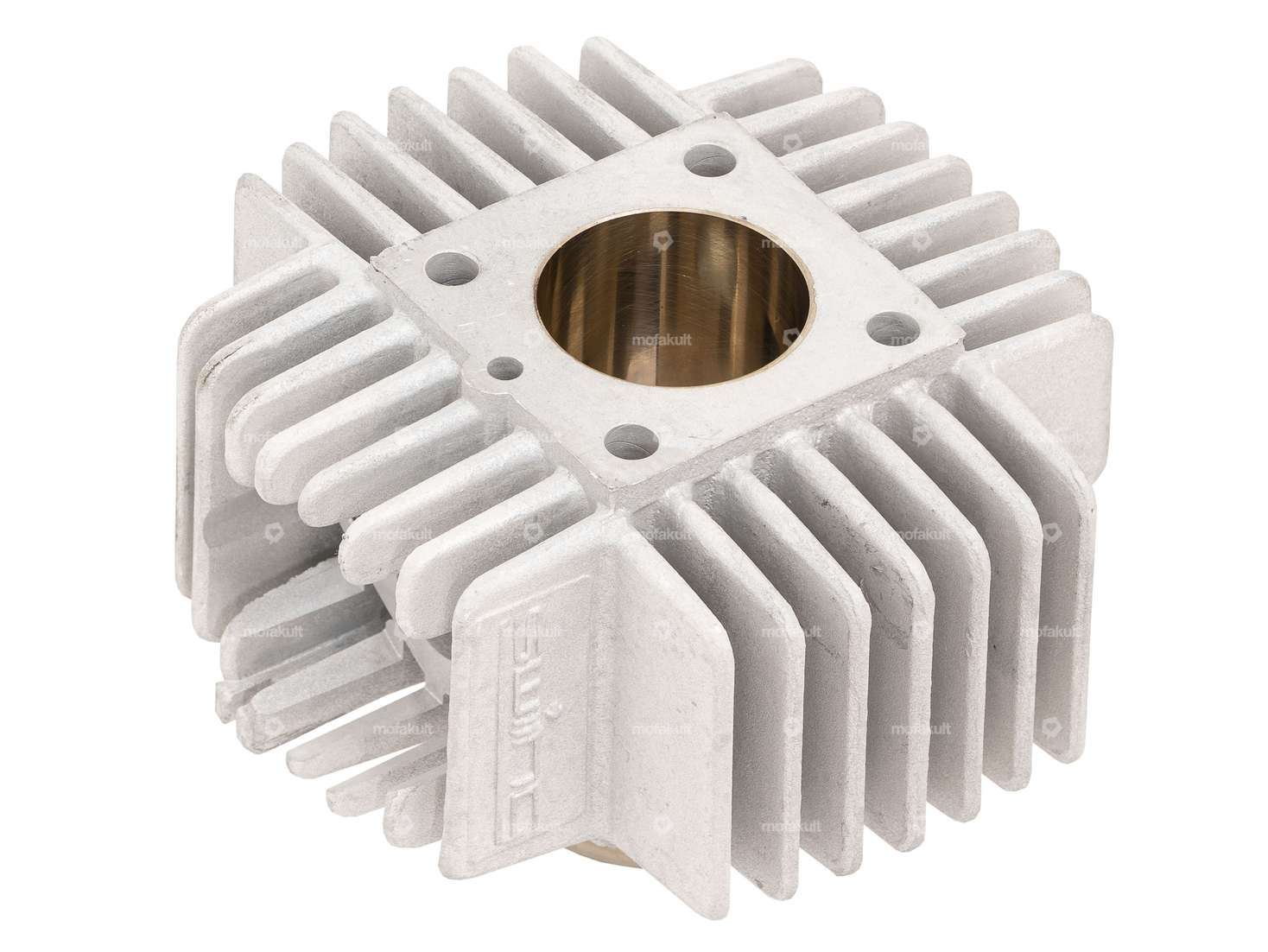

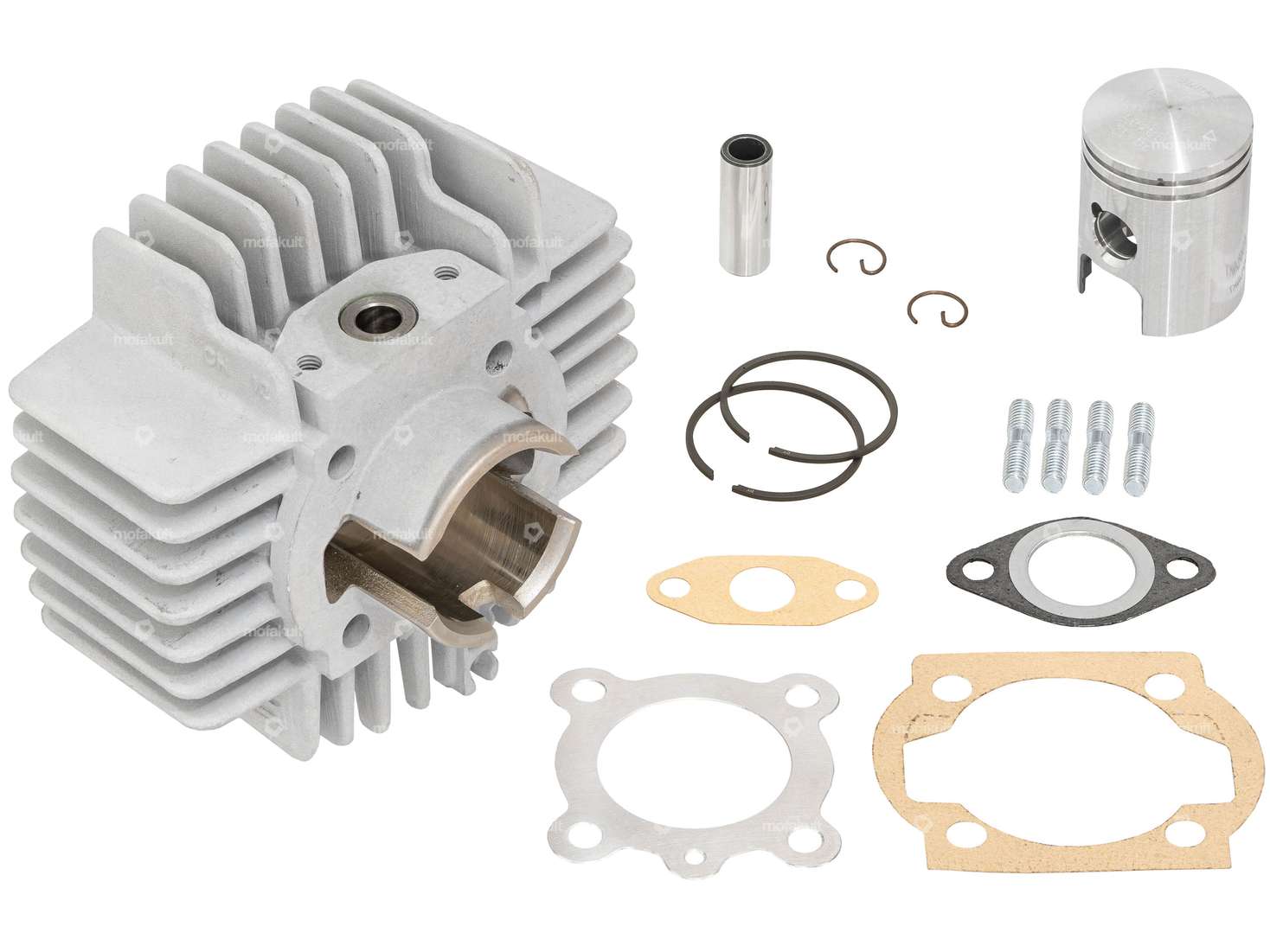

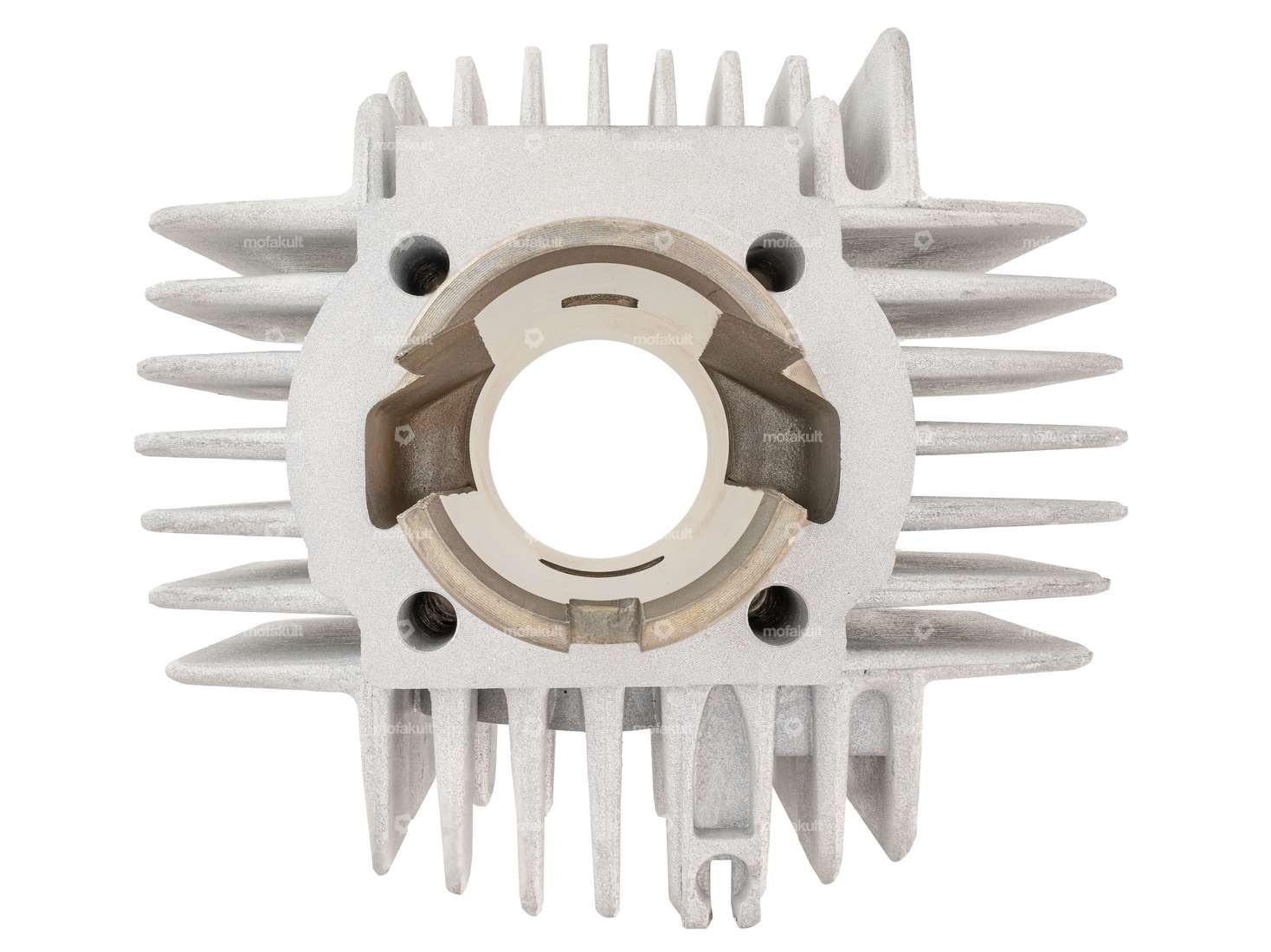

Le cylindre original de 38 mm de haute qualité est maintenant disponible en exclusivité avec des pistons «Vertex» ;
Ce cylindre convient à divers cyclomoteurs / motocyclettes Puch comme Maxi S / N, Puch X30 NS / NL, Puch X30 NG-2A.
Les pistons Vertex sont connus dans le monde entier pour leur qualité et leur construction.
Avec ce cylindre, tu atteindras ton but rapidement et puissamment.
- La fenêtre d'admission a été légèrement décalée vers le bas pour obtenir de meilleurs temps de commande.
- Des trous de lubrification sur le piston vers l'axe du piston.
- Les surfaces intérieures du piston ont été aplanies pour permettre un guidage propre du coussinet de bielle
- La jupe du piston a été optimisée
- L'angle d'entrée des cordons de serrage a été modifié ;
- L'admission et l'échappement ont été largement aplanis (l'échappement et la tubulure d'admission peuvent être montés sans problème)
Avec ces optimisations, le kit de cylindres de 38 mm offre, avec le bon réglage, une puissance de 1.6 CV sur le pneu arrière. C'est donc le cylindre de 38 mm avec plomb le plus puissant pour Puch qui ait jamais existé!
Le «CH12»original est lui aussi naturellement moulé.
Attention : ce cylindre est une réplique qui n'est pas autorisée sur la voie publique.
Produit nostalgique pour les plus hautes exigences de la marque de qualité swiing® ;.
| Diamètre nominal | 38 mm |
| Fabricant | swiing® revival parts |
| Champ d'application | Standard |
| Matériau | Aluminium |
| Surface | sablé |
| Cylindrée | 50 ccm |
| Course du vilebrequin | 43 mm |
| Ø du col du cylindre | 48 mm |
| Ø intérieur de la sortie | 20 mm |
| Ø intérieur de l’entrée | 9 mm |
| Fenêtre d'admission | 2 |
| Schéma des trous [mm] | 44 x 44 |
| Filetage entrée | M6x1 (filetage standard) |
| Distance entre les trous de l'entrée | 38 mm |
| Ø de l’axe du piston (B) | 12 mm |
| Décompresseur | Oui |
| Type de sortie | droit |
| Distance entre les trous de sortie | 42 mm |
| Filetage sortie | M6x1 (filetage standard) |
| Nombre de points de fixation | 4 pcs |
| Camouflé | Oui |
| Puch | E50 ZA50 (refroidi par le vent) Z50 (X30 Sport) |
Évaluations
Accessories & Related Products
GPO 38 mm culasse originale | Puch Maxi S, N / X30 NS, NL, N-2AH
Fabricant: GPO · Matériau: Aluminium · Surface: sablé · Ø du cylindre: 38 mm · Nombre de points de fixation: 4 pcs · Schéma des trous [mm]: 44 x 44 · Filetage des bougies: en bref · Décompresseur: Non · Champ d'application: Standard · Longueur totale: 135 mm · Largeur: 125 mm · Hauteur: 55 mm
EUR 39.30
swiing® revival goujon M6 x 106 (10.9 résistance)
Fabricant: swiing® revival parts · Matériau: Acier · Surface: galvanisé bleu · Type de filetage: M6x1 (filetage standard) · Longueur du filetage: 12 mm · Longueur du filetage: 20 mm · Longueur totale: 106 mm · Puch numéro OEM: 360.1.10.034.1
EUR 2.15
Pas en stock
GPO Kit d'étanchéité cylindre original | Puch Maxi S, N / X30 NS, NL, N-2AH
Fabricant: GPO · Nombre de composants: 4 pcs · Matériau: Aluminium · Matériau: Carton d'étanchéité · Matériau: Papier d'étanchéité · Ø du cylindre: 38 mm · Ø intérieur de la sortie: 22 mm · Épaisseur: 0.3 mm · Épaisseur: 0.4 mm · Épaisseur: 1.8 mm · Schéma des trous [mm]: 44 x 44 mm · Distance entre les trous de l'entrée: 32 - 38 mm · Décompresseur: Oui · Champ d'application: Standard · Distance entre les trous de sortie: 42 mm
EUR 8.85
swiing® revival piston 38 mm Vertex | Puch
Diamètre nominal: 38 mm · Fabricant: Vertex · Fabricant: swiing® revival parts · Epaisseur du segment de piston: 1.6 mm · Ø extérieur du piston (A): 37.96 mm · Hauteur de compression (C): 22.45 mm · Bombage (D): 3.5 mm · Hauteur totale du piston (E): 50.45 mm · Nombre de segments de piston (F): 2 pcs · Moule à segments de piston: Anneau rectangulaire · Joint de segment de piston: protection latérale (PL) · Hauteur du segment de piston: 1.5 mm · Ø de l’axe du piston (B): 12 mm · Groupe de tolérance: A · Poids du kit de piston: 71 g
EUR 71.60
swiing® ingenious Roulements à aiguilles 12/15/14.2 cage d'argent originale
Cage de roulement: Cage d'argent · Ø intérieur: 12 mm · Fabricant: swiing® pièces ingénieuses · Type de palier: Couronne de roulement à aiguilles · Ø extérieur: 15 mm · Largeur: 14.2 mm · Dimension du roulement à aiguilles: 12/15 x 14.2 · Version alternative du numéro OEM de Pony: A4222 · Tomos numéro OEM: 035548 · Version alternative du numéro OEM de Sachs: 0232 157 001
EUR 14.20

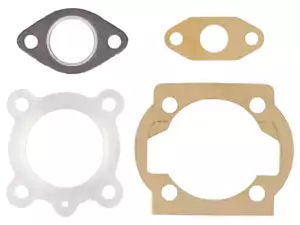

swiing® revival 38 mm kit d'étanchéité cylindre original | Puch
