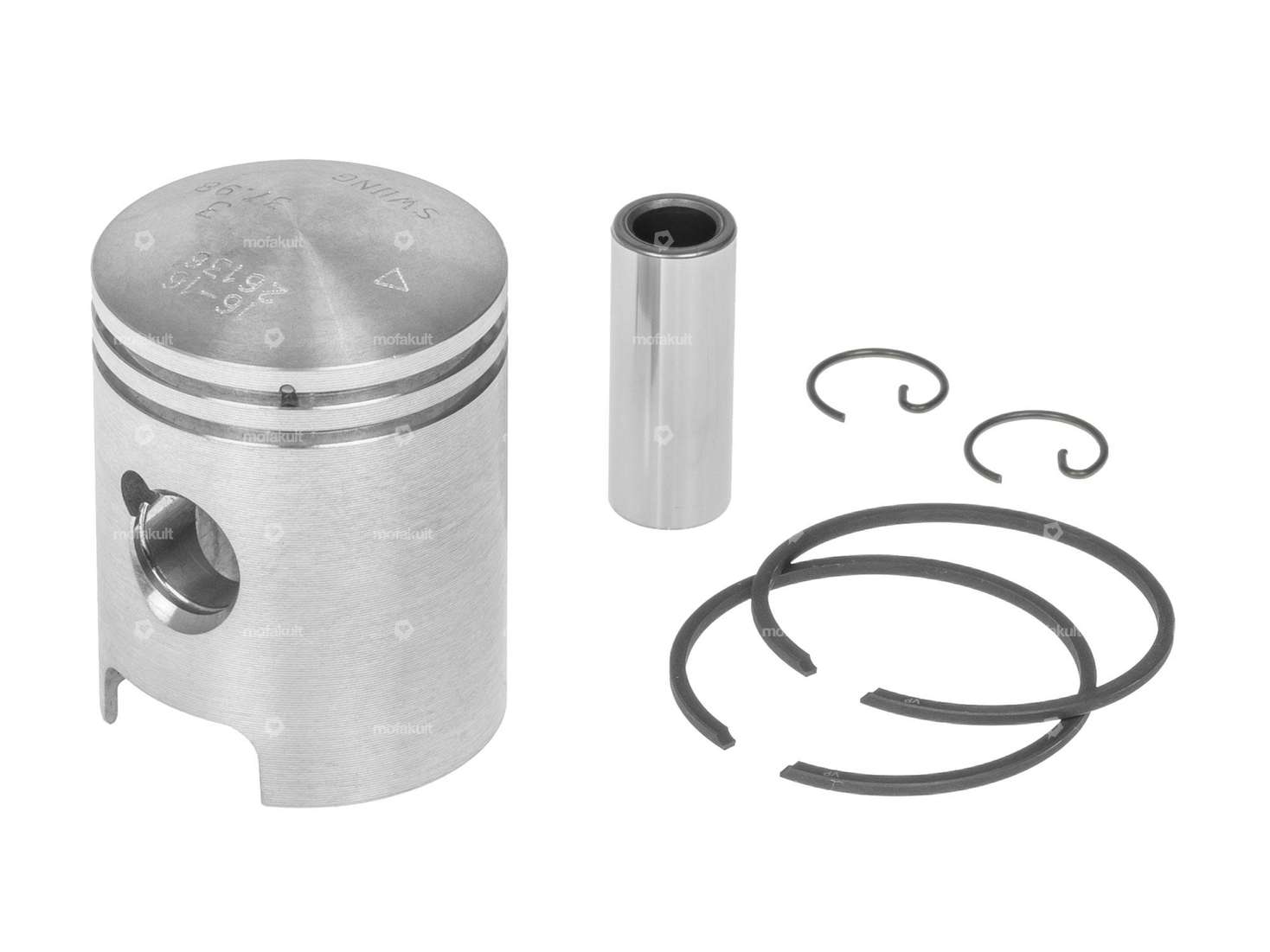

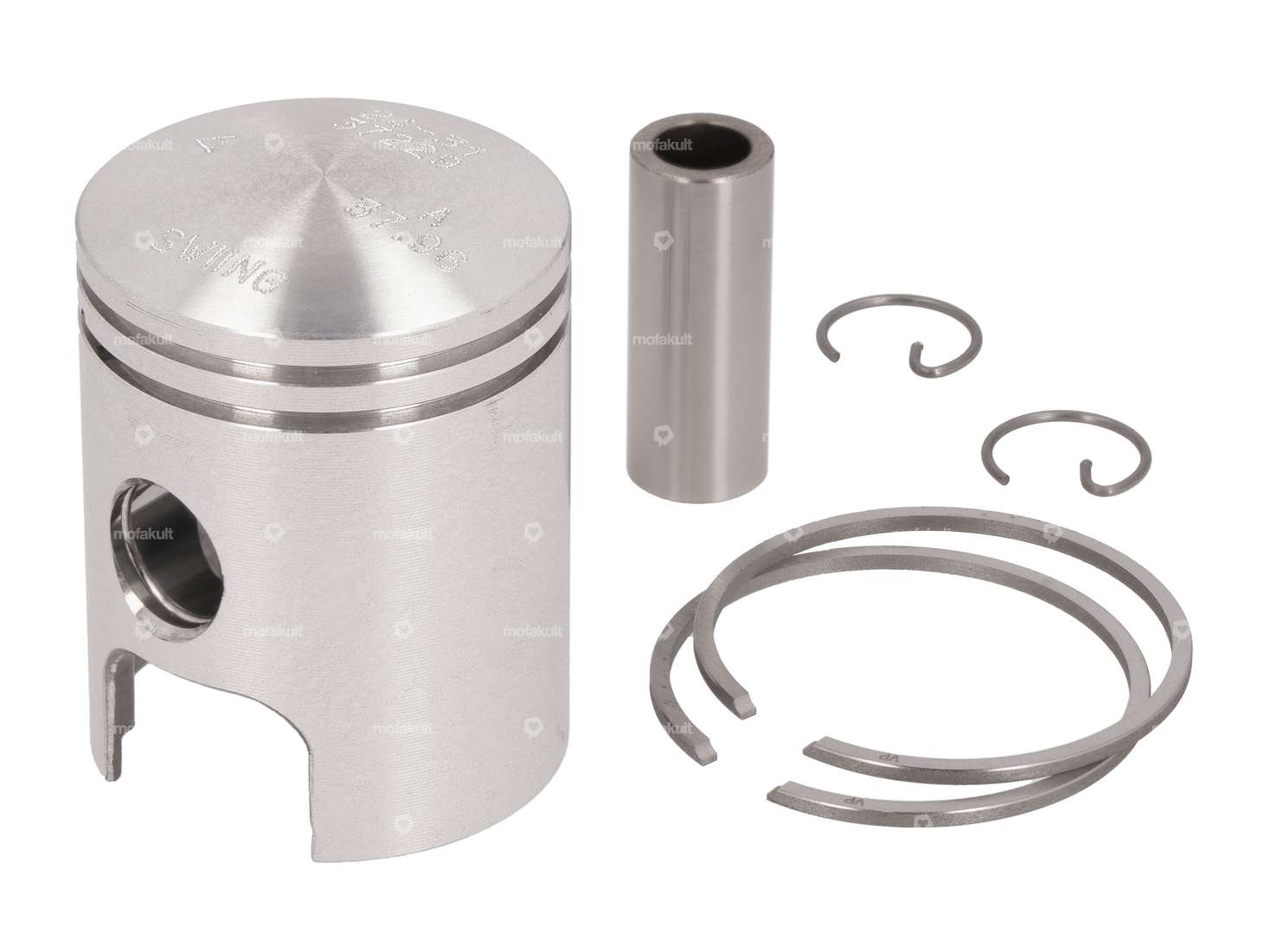

Piston Vertex de 38.0 mm avec deux segments rectangulaires de 1.5 mm avec sécurité (FS) pour cylindres Puch Maxi et X30 Sport NS/NL.
La dimension détaillée du piston selon le dessin technique se trouve dans les détails. En outre, tu peux t'informer sur les segments de piston nécessaires, sur leurs axes et sur les types de blocage dans la légende des images.
Le piston a une durée de vie plus longue et apporte un supplément de puissance minime par rapport au piston d'origine. Le piston Vertex, fabriqué pour swiing, se distingue par sa finition de haute qualité et son ajustement précis.
Type de tolérance : 4
Le kit de piston contient des axes de piston, des clips de piston et des segments de piston.
Tu trouveras les outils de montage correspondants, les sécurités d'axe de piston et, le cas échéant, le cylindre correspondant dans les accessoires.
Le piston Vertex fabriqué pour swiing® ; se distingue par sa finition de haute qualité et son ajustement précis.
Détails
| Fabricant | swiing® revival parts, Vertex |
| Diamètre nominal | 38 mm |
| Ø extérieur du piston (A) | 37.96 mm |
| Ø de l’axe du piston (B) | 12 mm |
| Hauteur de compression (C) | 22.45 mm |
| Bombage (D) | 3.5 mm |
| Hauteur totale du piston (E) | 50.45 mm |
| Nombre de segments de piston (F) | 2 pcs |
| Moule à segments de piston | Anneau rectangulaire |
| Joint de segment de piston | protection latérale (PL) |
| Hauteur du segment de piston | 1.5 mm |
| Epaisseur du segment de piston | 1.6 mm |
| Groupe de tolérance | A |
| Poids du piston | 71 g |
Convient aux modèles suivants
| Puch | E50 ZA50 (refroidi par le vent) Z50 (X30 Sport) |
