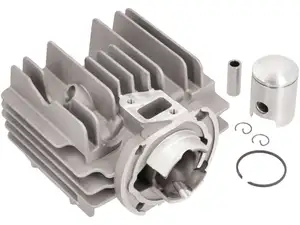

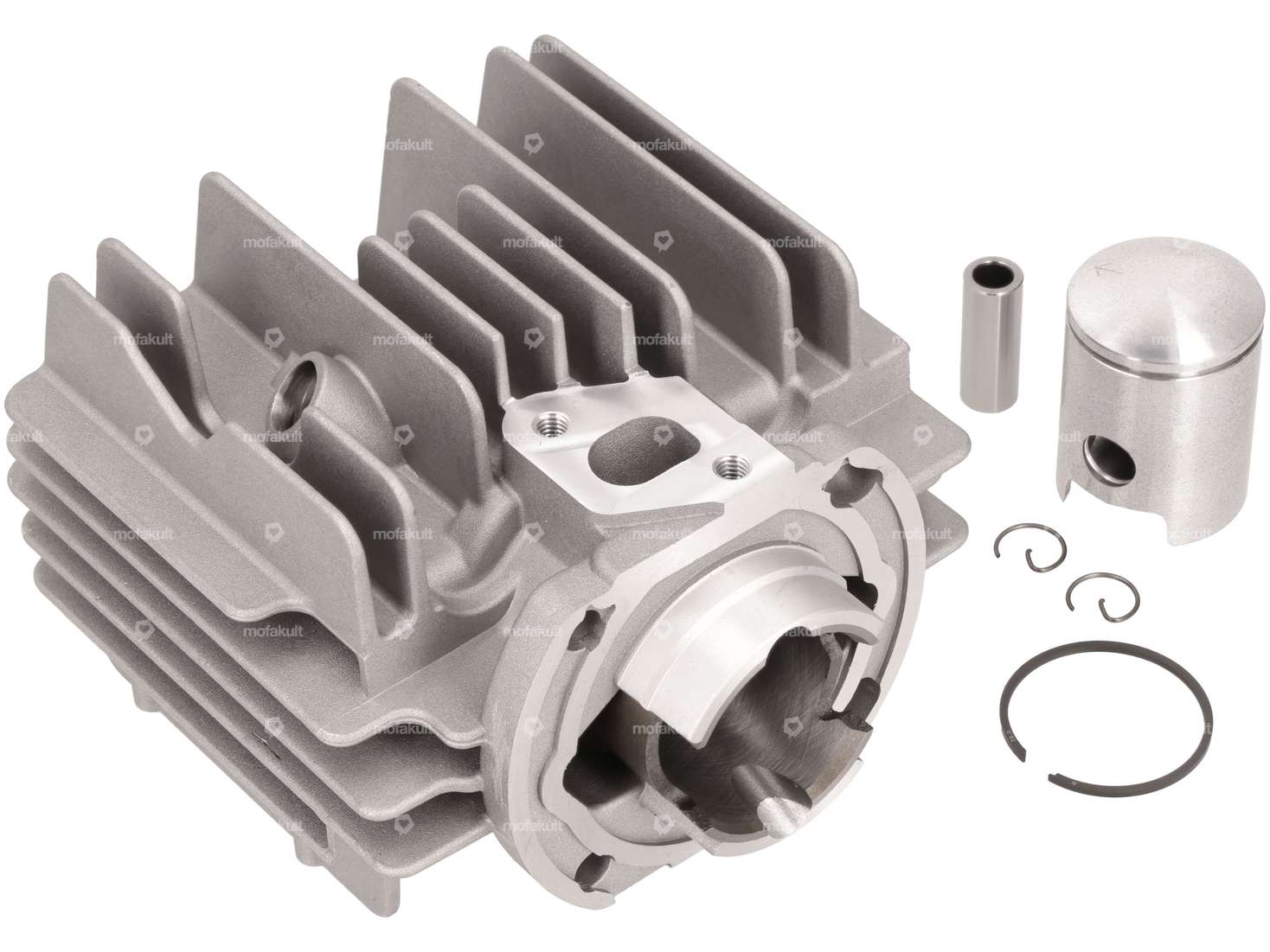

Cylindre en aluminium de 38 mm avec chemise en acier, adapté aux moteurs Sachs 504, 505 & ; 508, montés entre autres sur les cyclomoteurs Hercules Prima M, 2, 3, 4 et 5 et Pony City.

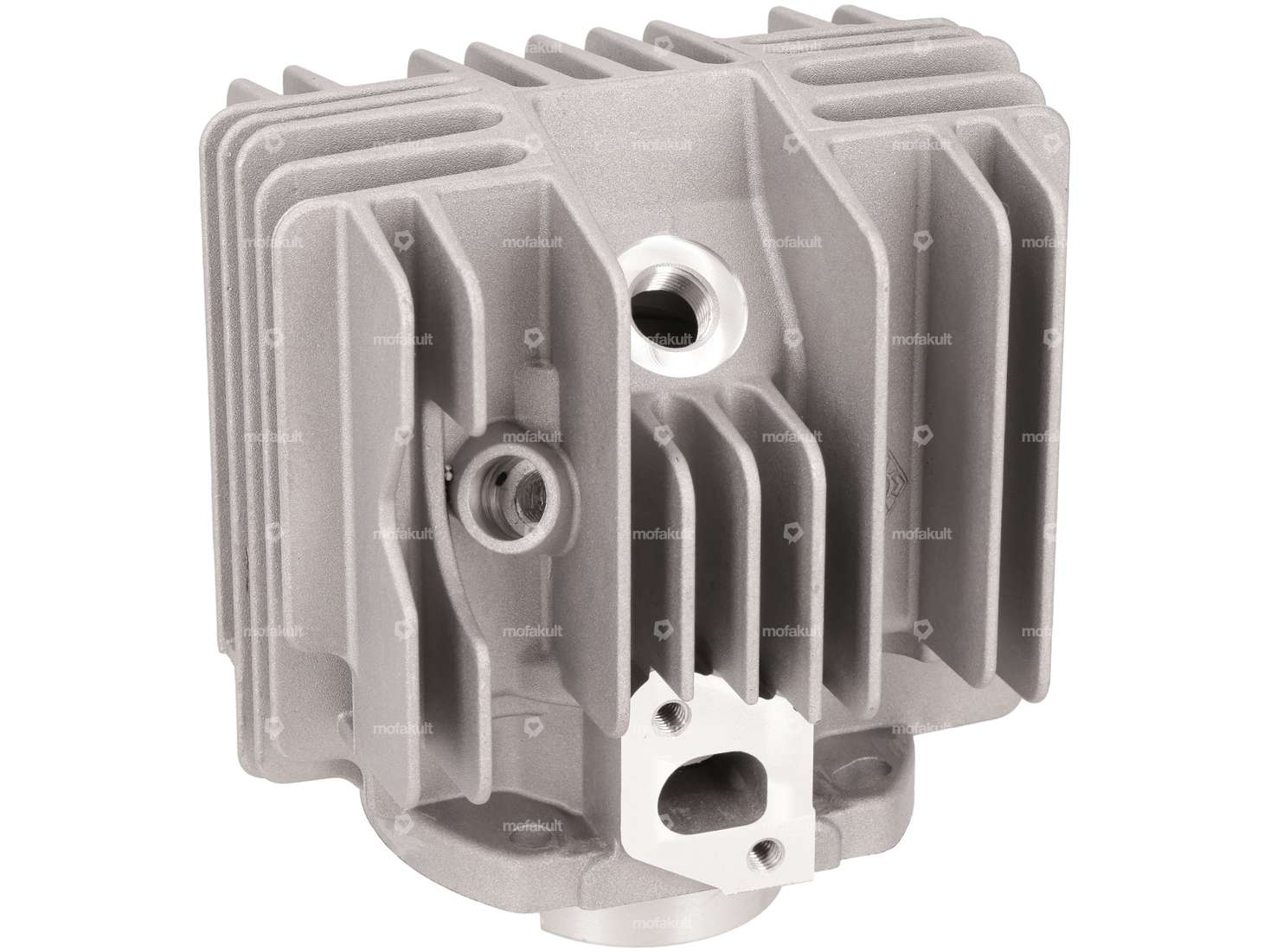

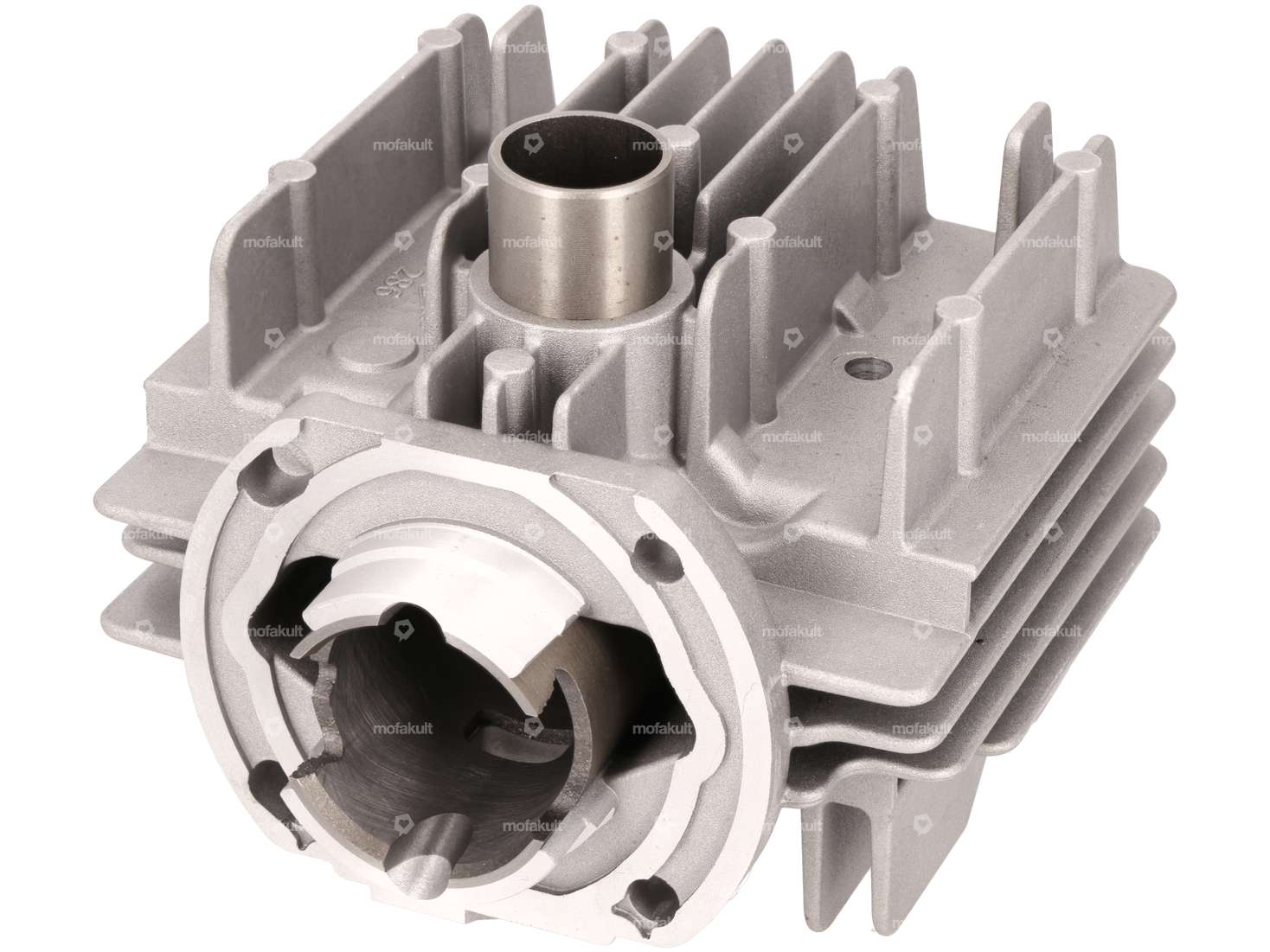

La tubulure d'admission n'est pas comprise dans la livraison, mais la sortie est directement moulée.
Remarques:
Pour les moteurs suisses 504 (course de 42 mm), les modifications suivantes doivent être apportées au cylindre :

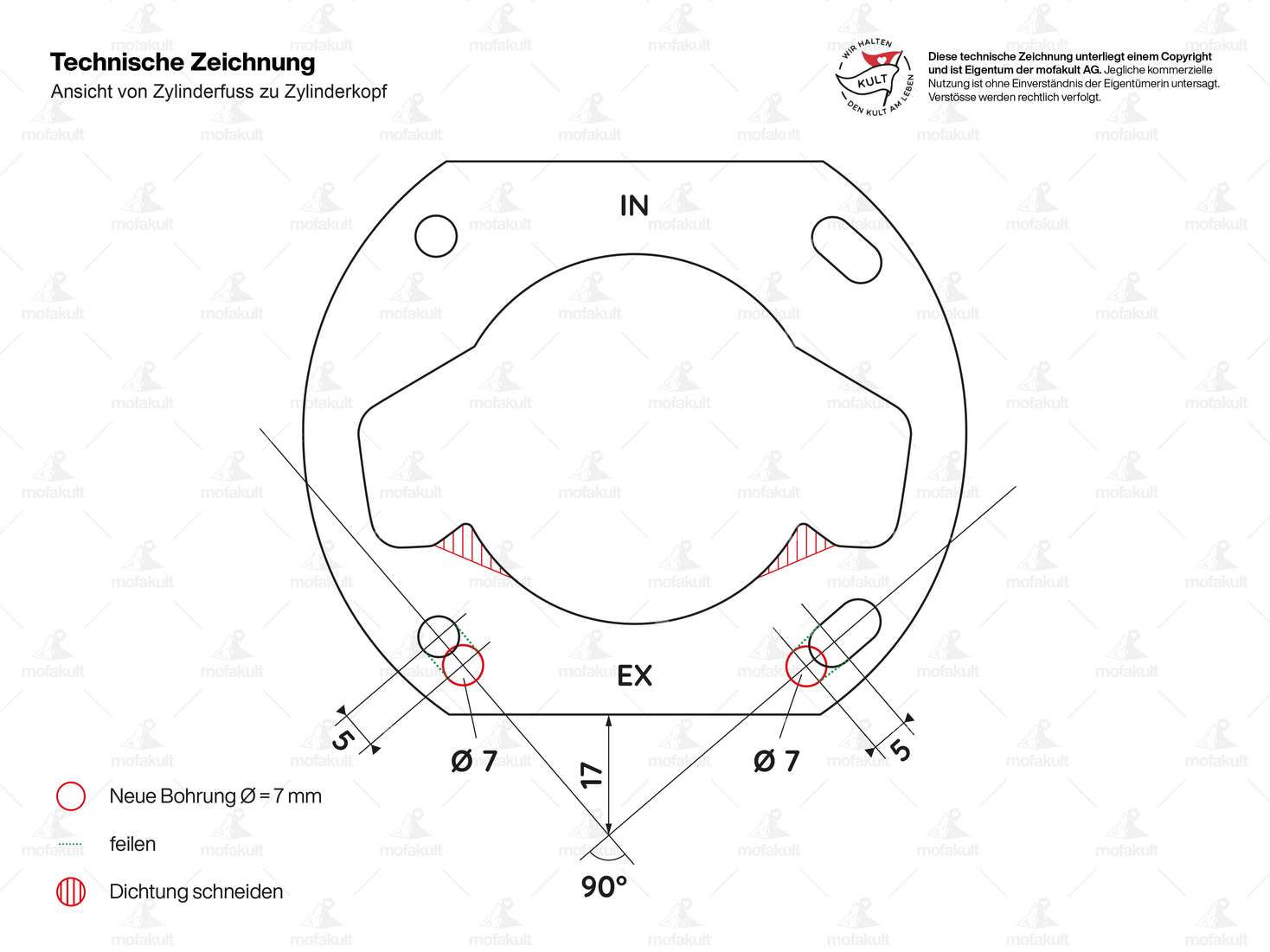

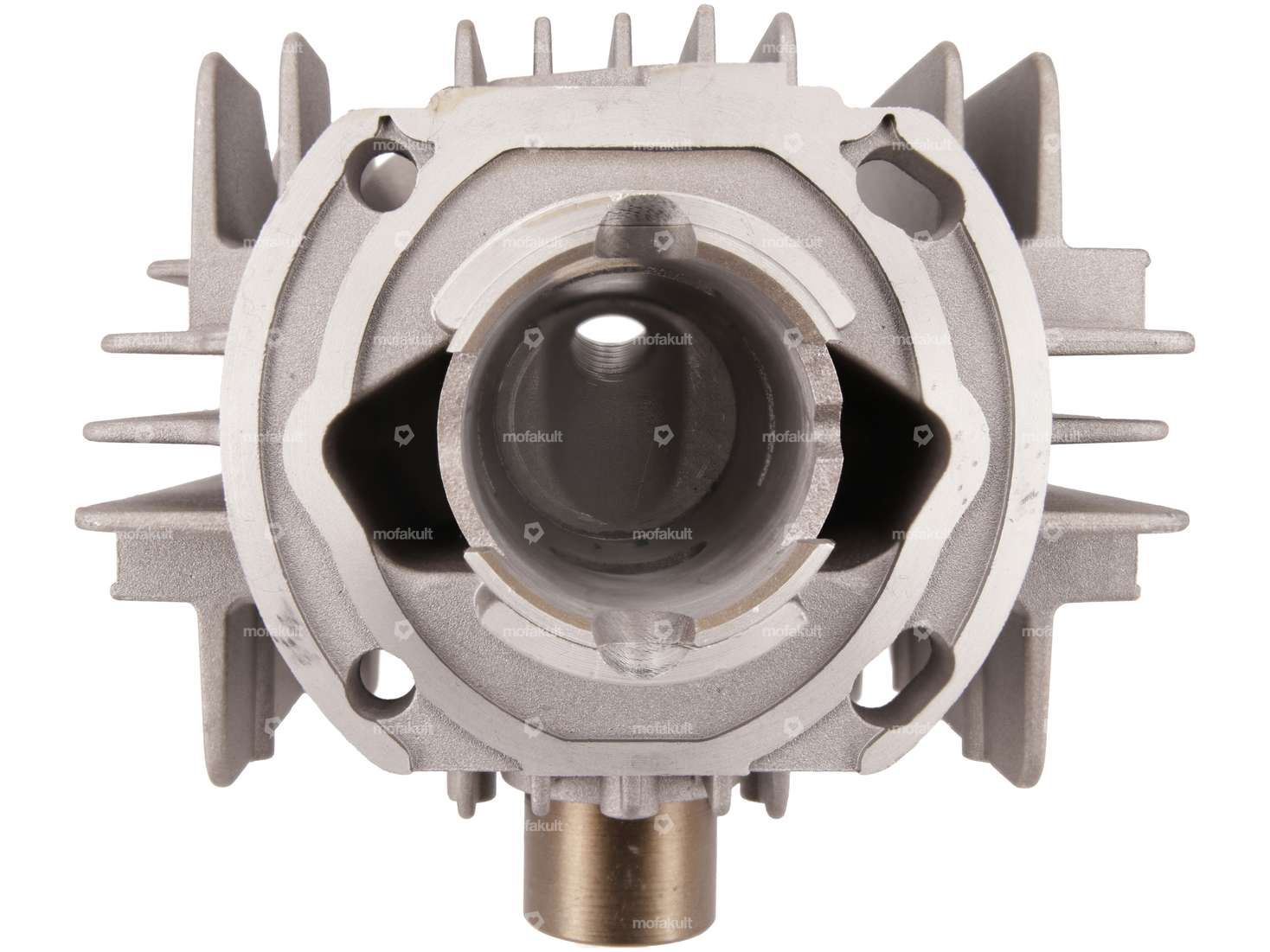

- Adaptation de la base du cylindre et du joint selon la figure 5. .
- Le pied de cylindre doit être dévissé afin que la compression soit à nouveau adaptée par la course plus courte, nous recommandons de régler une arête d'écrasement de 0,8 - 1,0 mm.
- Sur le modèle avec levier d'embrayage extérieur, la zone d'aspiration doit être allongée, sinon le carburateur risque d'être en contact avec le levier d'embrayage .
La finition du kit de cylindres est solide, mais nous recommandons néanmoins de retoucher les bords et de nettoyer soigneusement toutes les pièces avant le montage.
Tu trouveras la version cyclomoteur 45 km/h ainsi que les cylindres de course et les tubulures d'admission dans nos accessoires.
| Matériau | Aluminium |
| Cylindrée | 50 ccm |
| Diamètre nominal | 38 mm |
| Ø de l’axe du piston (B) | 12 mm |
| Ø du col du cylindre | 51.9 mm, 49.4 mm |
| Ø sortie extérieure | 25.9 mm |
| Ø intérieur de la sortie | 22.5 mm |
| Distance entre les trous de l'entrée | 31.5 mm |
| Fenêtre d'admission | 18 x 13.4 |
| Filetage entrée | M6x1 (filetage standard) |
| Schéma des trous [mm] | 55 x 55 |
| Type de sortie | droit |
| Nombre de points de fixation | 4 pcs |
| Décompresseur | M10x1.5 |
| Sachs | 504 (sans pédalier) 505 (avec pédalier) - 1A (AT), 2A (HG) |
| Hercules | Prima - 2, 3, 4, 5 |
