Support pour le montage d'un CDI sur les cadres de cyclomoteurs Piaggio Ciao qui ont été livrés d'usine avec des moteurs à allumage par contact (allumage par rupteur) et qui ne peuvent donc pas être montés sous la protection latérale gauche.
Le support du CDI est fixé sur le côté droit sous la protection latérale au moyen des vis du moteur. La mise à la terre du CDI peut également être effectuée sur la vis du moteur.
Distance entre les trous de la tôle de support : 73 mm
Filetage pour le montage du CDI : M5 x 30 mm
Remarque: Bien qu'il s'agisse d'une pièce laser, il se peut que les trous doivent être légèrement retouchés pour garantir un ajustement parfait de la plaque de réception sur les vis du moteur. En outre, il est parfois nécessaire d'ajuster légèrement les trous dans la partie en plastique, car les tiges filetées ont été soudées de manière légèrement étroite, selon les conditions de fabrication.
La livraison s'effectue sans matériel de fixation.
La photo 3 sert d'exemple d'application.
Tu trouveras d'autres pièces pour ton cyclomoteur Piaggio avec allumage électronique ou aussi les écrous M5 pour le montage de la bobine d'allumage dans les accessoires.
| Matériau | Acier, Plastique |
| Surface | galvanisé bleu |
| Couleur | argent |
| Ø trou de fixation | 6.3 mm |
| Nombre de points de fixation | 2 pcs |
| Distance entre les trous | 73 mm |
| Longueur totale | 90 mm |
| Largeur | 57 mm |
| Hauteur | 33 mm |
| Champ d'application | Tuning, Standard |
| Piaggio | Ciao - P, SC, PX, C24 |
Accessoires & produits similaires
swiing® ingenious Extracteur de volant d'inertie | Piaggio Ciao, SI, Bravo, Boxer
Ouverture de clé (gâchette): 10 mm · Ouverture de clé (gâchette): 17 mm · Ouverture de clé Vis: 19 mm · Fabricant: swiing® pièces ingénieuses · Matériau: Acier · Surface: galvanisé bleu · Surface: noirci · Type de filetage: MF12x1.5 (filetage fin) · Type de filetage: MF17x1 (filetage fin) · Nombre de composants: 2 pcs · Diamètre: 12 mm · Diamètre: 24 mm · Longueur totale: 100 mm · Champ d'application: Outil de (dé)montage
EUR 21.20
GPO Bobine d'allumage CDI | Piaggio Ciao, SI, Bravo, Boxer
Couleur: noir · Longueur totale: 95 mm · Hauteur: 35.5 mm · Lieu d'utilisation: Externe (en dehors de l’allumage) · Fabricant: GPO · Type de fixation: Vis · Nombre de points de fixation: 2 pcs · Distance entre les trous: 33 mm · Ø trou de fixation: 5.7 mm · Ø du logement de câble: 7.9 mm · Champ d'application: Original · Champ d'application: Performance · Champ d'application: Standard · Longueur du câble: 192 mm
EUR 47.20
Pas en stock
Polini Speed Engine boîtier moteur allumage électronique | Piaggio Ciao, SI, Bravo, Boxer
Matériau: Aluminium · Surface: sablé · Couleur: argent · Longueur totale: 215 mm · Numéro de stock: 6202 · Largeur: 175 mm · Hauteur: 104 mm · Fabricant: Polini · Course du vilebrequin: 43 mm · Mode d'allumage: Électronique
EUR 248.10
Écrou de blocage M5 Inox
Matériau: Acier chromé (connu sous le nom de Nirosta®) · Entraînement: Six pans extérieurs · Type d'écrou: Écrou autobloquant · Type de filetage: M10x1.5 (filetage standard) · Type de filetage: M4x0.7 (filetage standard) · Type de filetage: M5x0.8 (filetage standard) · Type de filetage: M6x1 (filetage standard) · Type de filetage: M7x1 (filetage standard) · Type de filetage: M8x1.25 (filetage standard)
EUR 0.85
DUCATI Bobine d'allumage CDI | Piaggio Ciao, SI, Bravo, Boxer
Couleur: bleu · Fabricant: DUCATI · Lieu d'utilisation: Externe (en dehors de l’allumage) · Type de fixation: Vis · Nombre de points de fixation: 2 pcs · Champ d'application: Original · Champ d'application: Standard · Piaggio numéro OEM: 214417 · Piaggio numéro OEM: 244127 · Piaggio numéro OEM: 610324M · Piaggio numéro OEM: 2441275
EUR 98.00
Pinasco Volant "Flytech" carbone | Piaggio Ciao, SI, Bravo, Boxer
Matériau: Aluminium · Matériau: Carbone · Surface: verni · Hauteur: 38.7 mm · Fabricant: Pinasco · Sens de rotation: à droite · Ø Cône petit intérieur: 12.4 mm · Ø cône grand intérieur: 14.5 mm · Ø extérieur du volant: 135 mm · Longueur du cône: 12.5 mm · Ø intérieur du volant: 106 mm · Type de filetage: MF16x1 (filetage fin) · Rapport conique: 1:5 · Longueur du filetage: 7.5 mm · Poids: 650 g
EUR 248.10
GPO Allumage électronique 12V | Piaggio Ciao, SI, Bravo, Boxer
Fabricant: GPO · Tension de la bobine lumineuse: 12 V · Puissance: 90 W · Sens de rotation: à droite · Type de fixation: Vis · Nombre de points de fixation: 3 pcs · Champ d'application: Original · Champ d'application: Standard · Piaggio numéro OEM: 181103 · Piaggio numéro OEM: 219965 · Piaggio numéro OEM: 244127
EUR 271.70
GPO Volant d'inertie 800 g arbre à joues pleines allumage électronique | Piaggio Ciao, SI, Bravo
Matériau: Aluminium · Fabricant: GPO · Sens de rotation: à droite · Ø extérieur du volant: 139.5 mm · Ø intérieur du volant: 106 mm · Type de filetage: MF17x1 (filetage fin) · Poids: 800 g · Version alternative du numéro OEM de Piaggio: 181103 · Version alternative du numéro OEM de Piaggio: 2238183
EUR 157.10
Rondelle en U M5 standard (5.3/10/1) Inox
Matériau: Acier chromé (connu sous le nom de Nirosta®) · Dureté [HV]: 140 HV · Taille du filetage: M10 · Taille du filetage: M12 · Taille du filetage: M3 · Taille du filetage: M4 · Taille du filetage: M5 · Taille du filetage: M6 · Taille du filetage: M7 · Taille du filetage: M8
EUR 0.45
Les fans de mobylette aussi acheté
Robinet d'essence horizontal M12x1 (avec écrou-raccord) sortant par le bas
Positions possibles du levier: ouvert / fermé / réserve · Type de filetage: MF12x1 (filetage fin) · Matériau du levier: Métal · Type de fixation: Écrou-raccord · Type de filtre: Filet en plastique · Ø du raccord du tuyau d'essence: 6 mm · Sens de montage: horizontal · Direction de la sortie: en bas · Forme du tube de réserve: courbé · Hauteur de la réserve: 70 mm
EUR 11.70
Pince de câble gaz Magura / pince de câble déco Ø 5 x 6 mm
Fabricant: Magura · Matériau: Acier · Matériau: Laiton · Surface: nickelé · Type de filetage: M4x0.7 (filetage standard) · Nombre de composants: 2 pcs · Ø passage de câble: 1.6 mm · Entraînement: Fente · Ø extérieur: 5 mm · Tête de vis: Tête bombée · Longueur totale: 6 mm · Longueur du filetage: 4 mm
EUR 2.35
Leonelli Régulateur de tension 12V (qualité 1A)
Fabricant: Leonelli · Matériau: Aluminium · Matériau: Plastique · Type de fixation: Vis · Type de courant: Courant alternatif (CA / AC) · Tension: 12 V · Longueur totale: 50 mm · Puissance: 100 W · Ø trou de fixation: 6 mm · Largeur: 27 mm · Hauteur: 15 mm
EUR 41.30
GPO Bobine d'allumage CDI | Piaggio Ciao, SI, Bravo, Boxer
Couleur: noir · Longueur totale: 95 mm · Hauteur: 35.5 mm · Lieu d'utilisation: Externe (en dehors de l’allumage) · Fabricant: GPO · Type de fixation: Vis · Nombre de points de fixation: 2 pcs · Distance entre les trous: 33 mm · Ø trou de fixation: 5.7 mm · Ø du logement de câble: 7.9 mm · Champ d'application: Original · Champ d'application: Performance · Champ d'application: Standard · Longueur du câble: 192 mm
EUR 47.20
Pas en stock
Polini Speed Engine boîtier moteur allumage électronique | Piaggio Ciao, SI, Bravo, Boxer
Matériau: Aluminium · Surface: sablé · Couleur: argent · Longueur totale: 215 mm · Numéro de stock: 6202 · Largeur: 175 mm · Hauteur: 104 mm · Fabricant: Polini · Course du vilebrequin: 43 mm · Mode d'allumage: Électronique
EUR 248.10
Robinet d'essence horizontal M12x1 (avec écrou) sortant par le bas | Piaggio Ciao
Type de fixation: Écrou-raccord · Positions possibles du levier: ouvert / fermé / réserve · Matériau du levier: Aluminium · Type de filtre: Filet en plastique · Ø du raccord du tuyau d'essence: 6 mm · Sens de montage: horizontal · Direction de la sortie: en bas · Type de filetage: MF12x1 (filetage fin) · Forme du tube de réserve: courbé · Hauteur de la réserve: 70 mm · Version alternative du numéro OEM de Piaggio: 103089 · Piaggio numéro OEM: 189525 · Piaggio numéro OEM: 257073
EUR 11.70
GPO Allumage électronique 12V | Piaggio Ciao, SI, Bravo, Boxer
Fabricant: GPO · Tension de la bobine lumineuse: 12 V · Puissance: 90 W · Sens de rotation: à droite · Type de fixation: Vis · Nombre de points de fixation: 3 pcs · Champ d'application: Original · Champ d'application: Standard · Piaggio numéro OEM: 181103 · Piaggio numéro OEM: 219965 · Piaggio numéro OEM: 244127
EUR 271.70

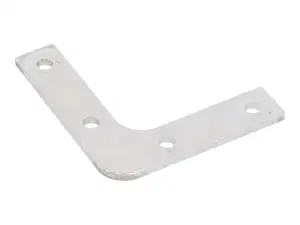

Support de bobine d'allumage pour CDI Tôle de maintien | Piaggio Ciao
