Une nouvelle Äère s'ouvre pour tous les pilotes de 50/2 : premier cylindre Racing de 38 mm en aluminium à commande par fente pour les moteurs Sachs 50/2 (502) suisses, qui ont été montés entre autres sur les modèles de cyclomoteurs / vélomoteurs suivants : Alpa, Caravelle, Comet, DKW, Eiger, Göricke, Hercules, Prior, Pony Junior, Rico, Rixe, Walco, etc.
.Le cylindre en aluminium tuné a été développé et testé pendant des années en Suisse et est enfin disponible en exclusivité chez nous.
Malgré la cylindrée d'origine, ce kit de tuning transforme ton ancien moteur en un concentré de puissance avec 4,01 Nm et 4,5 CV à la roue arrière grâce à un calage optimisé de la distribution, une admission et un échappement plus grands et des canaux de suralimentation agrandis.
En combinaison avec le carburateur correspondant de 13 mm SSB ou 16 mm SHA avec bride d'aspiration et échappement à résonance, on peut s'attendre à une augmentation modérée de la puissance par rapport au cylindre d'origine.
Tu trouveras un choix de pièces de montage augmentant la puissance ainsi que des pièces complémentaires dans la rubrique des accessoires.
La livraison comprend les cylindres, le kit de piston, la culasse, le jeu de joints, les boulons de tige d'admission et de culasse, y compris les écrous spéciaux
.La culasse, qui ne peut être utilisée que pour les cylindres de cette série, est dotée d'un centrage de la chemise. Cela permet de garantir que la chambre de combustion est parfaitement alignée et que le piston n'atteint pas le PMH.
Le piston est monté avec la flèche dirigée vers l'échappement.
Ces attributs caractérisent le kit de cylindres:
- Fenêtres d'admission et d'échappement agrandies, temps de commande amélioré .
- Canal de suralimentation divisé pour un débit de mélange optimisé .
- Adaptation de l'angle d'admission des &oumousses .
- Surface non poreuse et absolument plane .
- Le revêtement en nicasil assure un fonctionnement silencieux, une dissipation optimale de la chaleur et une longue durée de vie .
- Raccord d'échappement d'origine avec écrou M35 x 2 .
Nous recommandons de prendre les précautions suivantes:
- Le cylindre doit être rodé avec un mélange semi-synthétique dans une proportion de 1:33 (3%) pendant le premier remplissage du réservoir à 5000 tr/min maximum .
- Les goujons de culasse doivent être collés dans le cylindre à l'aide de colle Loctite Fü .
- Pour un centrage optimal et un montage facilité du pied de cylindre, nous recommandons l'utilisation du kit spécial de goujons M5/M6, car selon les tolérances de fabrication, le montage avec les anciens écrous M6 est un peu juste.
Tous les articles mentionnés sont listés dans les accessoires.
Produit exclusif pour les plus hautes exigences de la marque de qualité swiing® ;.
.
Ø intérieur de la sortie: 19.8 mm · Schéma des trous [mm]: 60 x 40 / 37 x 37 · Ø intérieur de l’entrée: 15.1 mm · Ø de l’axe du piston (B): 12 mm · Cylindrée: 50 ccm · Distance entre les trous de l'entrée: 31 mm · Type de sortie: en biais · Filetage sortie: M35x2 (filetage standard) · Ø du col du cylindre: 44.9 mm · Nombre de points de fixation: 8 pcs · Champ d'application: Tuning · Décompresseur: Non · Camouflé: Non · Filetage entrée: M5x0.8 (filetage standard) · Fabricant: swiing® pièces ingénieuses · Matériau: Aluminium · Diamètre nominal: 38 mm
Filetage des bougies: en bref · Ø du logement de la vis: 6.7 mm · Ø extérieur: 95 mm · Hauteur: 46.7 mm · Nombre de points de fixation: 5 pcs · Champ d'application: Tuning · Décompresseur: M10x1.5 · Camouflé: Non · Schéma des trous [mm]: 37 x 37 · Ø du cylindre: 38 - 41 mm · Longueur totale: 125.6 mm · Fabricant: swiing® pièces ingénieuses · Matériau: Aluminium · Surface: sablé
| Fabricant | swiing® pièces ingénieuses |
| Champ d'application | Racing |
| Matériau | Aluminium |
| Surface | sablé |
| Cylindrée | 50 ccm |
| Course du vilebrequin | 42 mm |
| Diamètre nominal | 38 mm |
| Distance entre les trous de l'entrée | 31 mm |
| Camouflé | Non |
| Filetage entrée | M5x0.8 (filetage standard) |
| Schéma des trous [mm] | 60 x 40 |
| Ø de l’axe du piston (B) | 12 mm |
| Type de sortie | Écrou-raccord |
| Filetage sortie | M35x2 (filetage standard) |
| Nombre de points de fixation | 4 pcs |
| Sachs | 502 (Saxonette) - AL , LAM 50/2 - L CH (0,8 CV) , ML CH (0,8 CV) , MB (2.6 CV) , MLB (2.6 CV) |
Évaluations
Accessories & Related Products
Carburateur Dell'Orto 16/16 SHA Handchoke
Longueur totale: 82 mm · Fabricant: Dell'Orto · Matériau: Aluminium · Champ d'application: Tuning · Groupe de composants carburateur: Carburateur complet · Couleur: noir · Type de carburateur: SHA · Diamètre nominal: 16 mm · Commande de starter: Handchoke · Largeur: 72 mm · Hauteur: 111 mm · Camouflé: Non · Ø raccordement intérieur: 19 mm · Ø sans douille de réduction: 21 mm · Ø entrée intérieure: 16 mm · Ø sortie intérieur: 16 mm · Ø raccordement filtre à air: 56 mm · Ø raccordement filtre à air: 58.5 mm · Ø du raccord du tuyau d'essence: 5.1 mm · Ø du raccord du tuyau d'essence: 6 mm · Raccord d'huile mélangée: Non · Raccord de dépression: Non · Filetage de la buse: M5x0.8 (filetage standard) · Taille de la buse: 82 · Type de fixation: Connexion enfichable serrée
EUR 82.90
Loctite 638 Assemblage arbre-moyeu haute résistance 10 ml
Fabricant: Loctite · Matériel à utiliser: Acier · Matériel à utiliser: Aluminium · Matériel à utiliser: Métal · Champ d'application: Chimie · Couleur: vert · Contenu: 10 ml · Indication de danger: Nocif pour les organismes aquatiques (entraîne des effets néfastes à long terme) · Indication de danger: Peut irriter les voies respiratoires · Indication de danger: Peut provoquer des réactions allergiques cutanées · Indication de danger: Provoque des irritations cutanées · Indication de danger: Provoque des lésions oculaires graves · Mot de signalisation: Danger · Pictogramme de danger: GHS05 - Corrosif · Pictogramme de danger: GHS07 - Attention dangereux · Adhérence: haute résistance · Type d'application: 1K · Dimension de la fente (max.): 0.25 mm · Temps d'alignement: 300 s · Résistance à la température (min.): -75 - 150 °C · Couple de décollement (selon le matériau): 23 N/m · Couple de décollement (selon le matériau): 25 N/m · Couple de décollement (selon le matériau): 57 N/m
EUR 26.00
EUR 2’600.00/l
GPO Kit d'échappement Ø 28 / 60 mm original | Sachs 50/2
Ø extérieur: 60 mm · Fabricant: GPO · Matériau: Acier · Couleur: Chrome · Surface: chromé · Ø raccordement intérieur: 25.8 mm · Ø extérieur du tube de flamme: 28 mm · Type d'échappement: Flûte · Fixation du tube de flamme: Écrou-raccord · Type de fixation: collier de serrage vissé
EUR 189.70
swiing® ingenious Kit d'échappement à résonance Ø 28 / 70 mm | Sachs 50/2
Fabricant: swiing® pièces ingénieuses · Matériau: Acier · Surface: chromé · Ø extérieur: 70 mm · Longueur totale: 730 mm · Couleur: Chrome · Ø raccordement intérieur: 28 mm · Type d'échappement: Cigare · Type de fixation: collier de serrage vissé · Fixation du tube de flamme: Écrou-raccord
EUR 177.90
Hot
swiing® revival carburateur 13 mm Bing SSB 1/13/4
Fabricant: swiing® revival parts · Camouflé: Non · Groupe de composants carburateur: Carburateur complet · Matériau: Aluminium · Type de carburateur: ASS · Diamètre nominal: 13 mm · Ø du raccord du tuyau d'essence: 6 mm · Raccord d'huile mélangée: Non · Raccord de dépression: Non · Commande de starter: sans starter · Taille de la buse: 75 · Type de fixation: Bride · Distance entre les trous de l'entrée: 31 mm · Longueur totale: 132 mm · Largeur: 87 mm · Hauteur: 85 mm · Champ d'application: Standard · Champ d'application: Tuning
EUR 150.60
Pas en stock
swiing® ingenious Kit de goujons M6 / M5 Sachs (12.9 résistance) spécial
Fabricant: swiing® pièces ingénieuses · Matériau: Acier · Surface: bruni · Surface: galvanisé bleu · Diamètre: 6 mm · Type de filetage: M5x0.8 (filetage standard) · Type de filetage: M6x1 (filetage standard) · Longueur totale: 27.3 mm · Longueur du filetage: 9.5 mm · Longueur du filetage: 14 mm · Clé de serrage: 8 mm · Classe de résistance: 10 · Classe de résistance: 12.9 · Entraînement: Six pans extérieurs
EUR 22.90

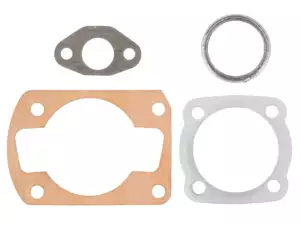

swiing® ingenious 38 mm Kit d'étanchéité cylindre | Sachs 50/2 (version CH)
