Piston de 38.0 mm avec deux segments de piston rectangulaires de 2 mm avec sécurité de flanc (FS) pour les cyclomoteurs Sachs 505.
La cotation détaillée du piston selon le dessin technique se trouve dans les détails. En outre, tu peux t'informer sur les segments de pistons nécessaires, leurs tiges et les types de blocage sur la légende dans les images.
Type C

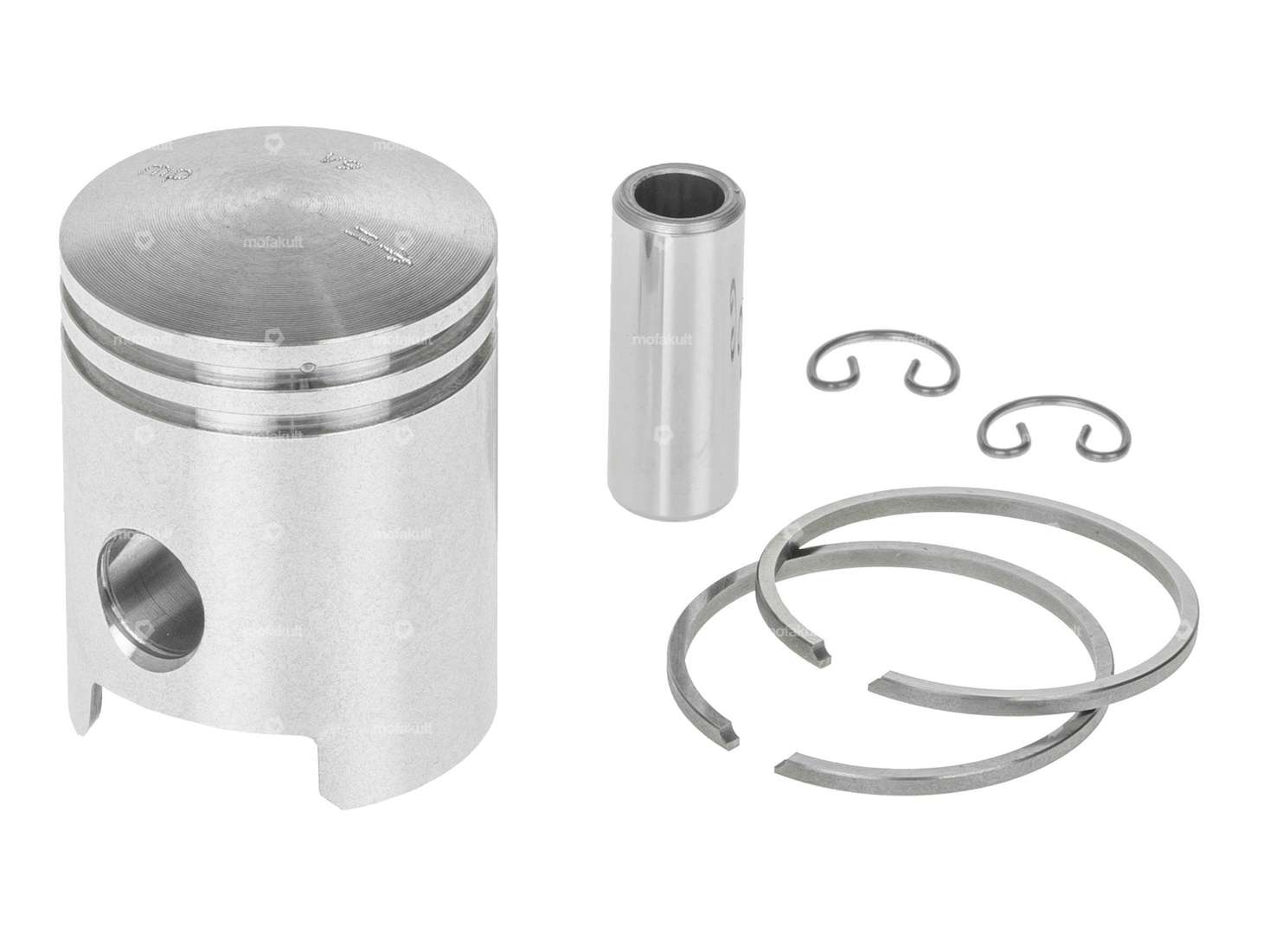

Le kit de piston contient des axes de piston, des clips de piston et des segments de piston.
Remarque: Veuillez respecter le sens de montage lors de l'assemblage. Le piston doit être inséré avec la flèche vers la sortie du côté de l'échappement.
Tu trouveras l'outil de montage correspondant, les sécurités d'axe de piston et éventuellement le cylindre correspondant dans les accessoires.
Produit de qualité du fabricant italien Meteor
.| Diamètre nominal | 38 mm |
| Fabricant | Météores |
| Ø extérieur du piston (A) | 37.99 mm |
| Hauteur de compression (C) | 28 mm |
| Bombage (D) | 3 mm |
| Hauteur totale du piston (E) | 50.5 mm |
| Nombre de segments de piston (F) | 2 pcs |
| Moule à segments de piston | Anneau rectangulaire |
| Joint de segment de piston | protection latérale (PL) |
| Hauteur du segment de piston | 2 mm |
| Ø de l’axe du piston (B) | 12 mm |
| Groupe de tolérance | C |
| Poids du kit de piston | 79 g |
| Sachs | 505 (avec pédalier) - 1A (AT) , 2A (HG) |
