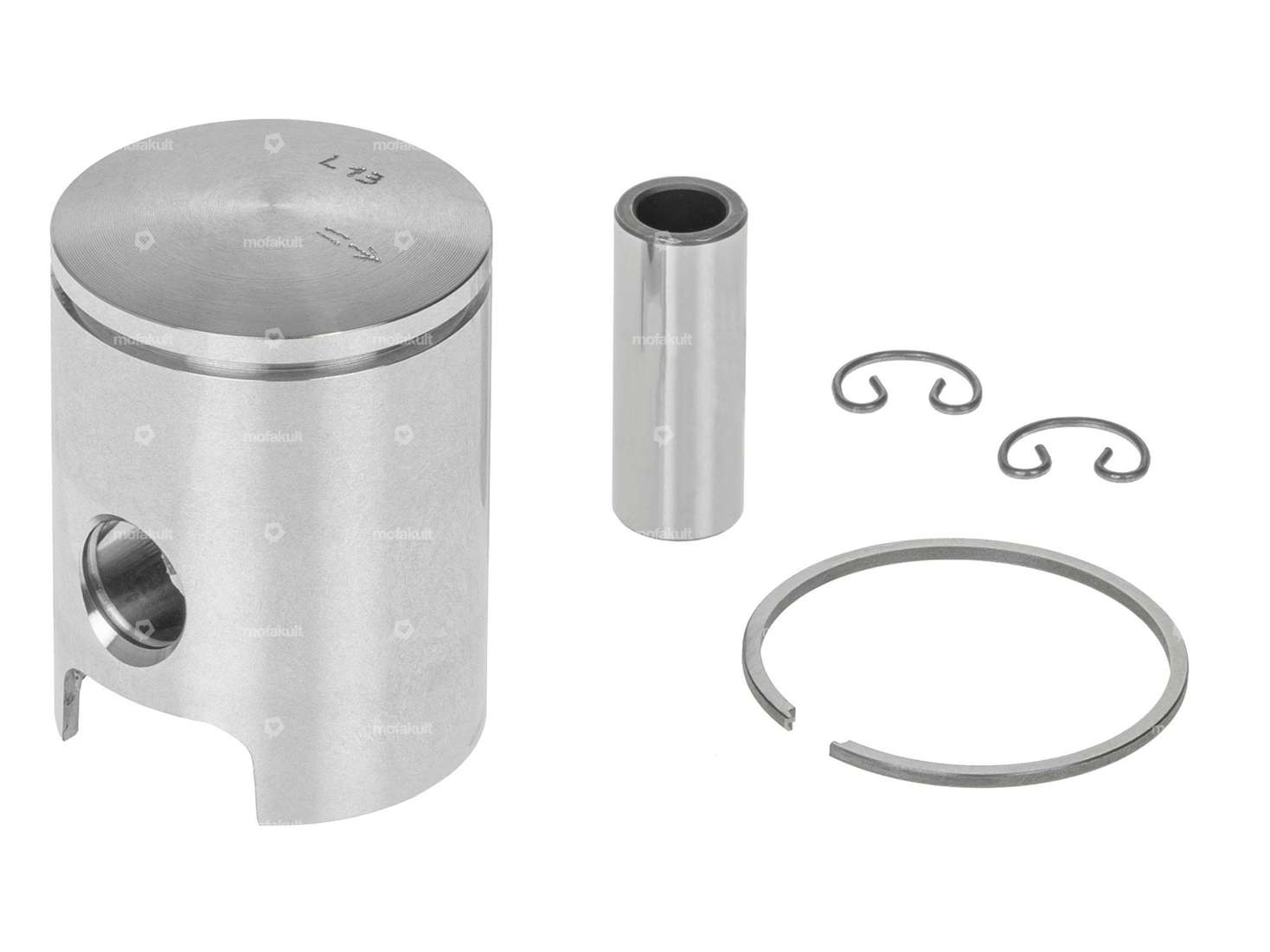

Piston de 38.0 mm avec segment de piston rectangulaire de 1.5 mm avec sécurité interne (IS) pour les cyclomoteurs/moteurs Sachs 503 AB/AC.
La cotation détaillée du piston selon le dessin technique se trouve dans les détails. En outre, tu peux t'informer sur les segments de pistons nécessaires, leurs axes et les types de blocage sur la légende dans les images.
Tolérance : B
Le kit de piston contient des axes de piston, des clips de piston et des segments de piston.
Remarque: Veuillez respecter le sens de montage lors de l'assemblage. Le piston doit être inséré avec la flèche vers la sortie du côté de l'échappement.
Tu trouveras les outils de montage correspondants, les segments de piston, les sécurités d'axe de piston, etc. dans les accessoires.
Numéro de pièce détachée Sachs d'origine : A5685B
Produit de qualité du fabricant italien Meteor.
| Diamètre nominal | 38 mm |
| Fabricant | Météores |
| Ø extérieur du piston (A) | 37.97 mm |
| Hauteur de compression (C) | 28 mm |
| Bombage (D) | 2 mm |
| Hauteur totale du piston (E) | 51 mm |
| Nombre de segments de piston (F) | 1 pcs |
| Moule à segments de piston | Anneau rectangulaire |
| Joint de segment de piston | protection intérieure (PI) |
| Hauteur du segment de piston | 1.5 mm |
| Ø de l’axe du piston (B) | 12 mm |
| Groupe de tolérance | B |
| Poids du kit de piston | 75 g |
| Pony numéro OEM | A5685B |
| Sachs N° OEM | 0286 382 306 |
| Sachs | 503 - AB , AC |
