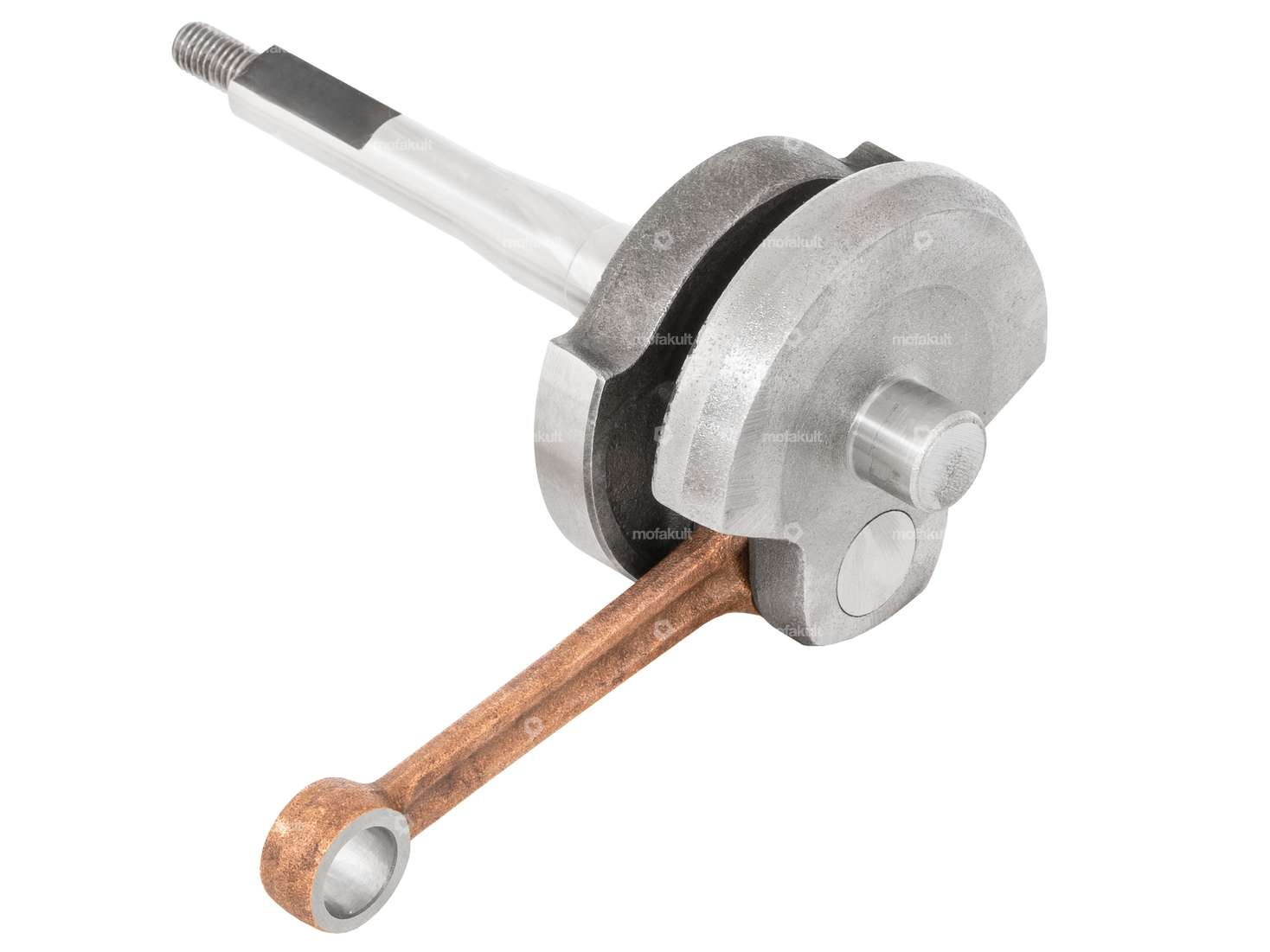

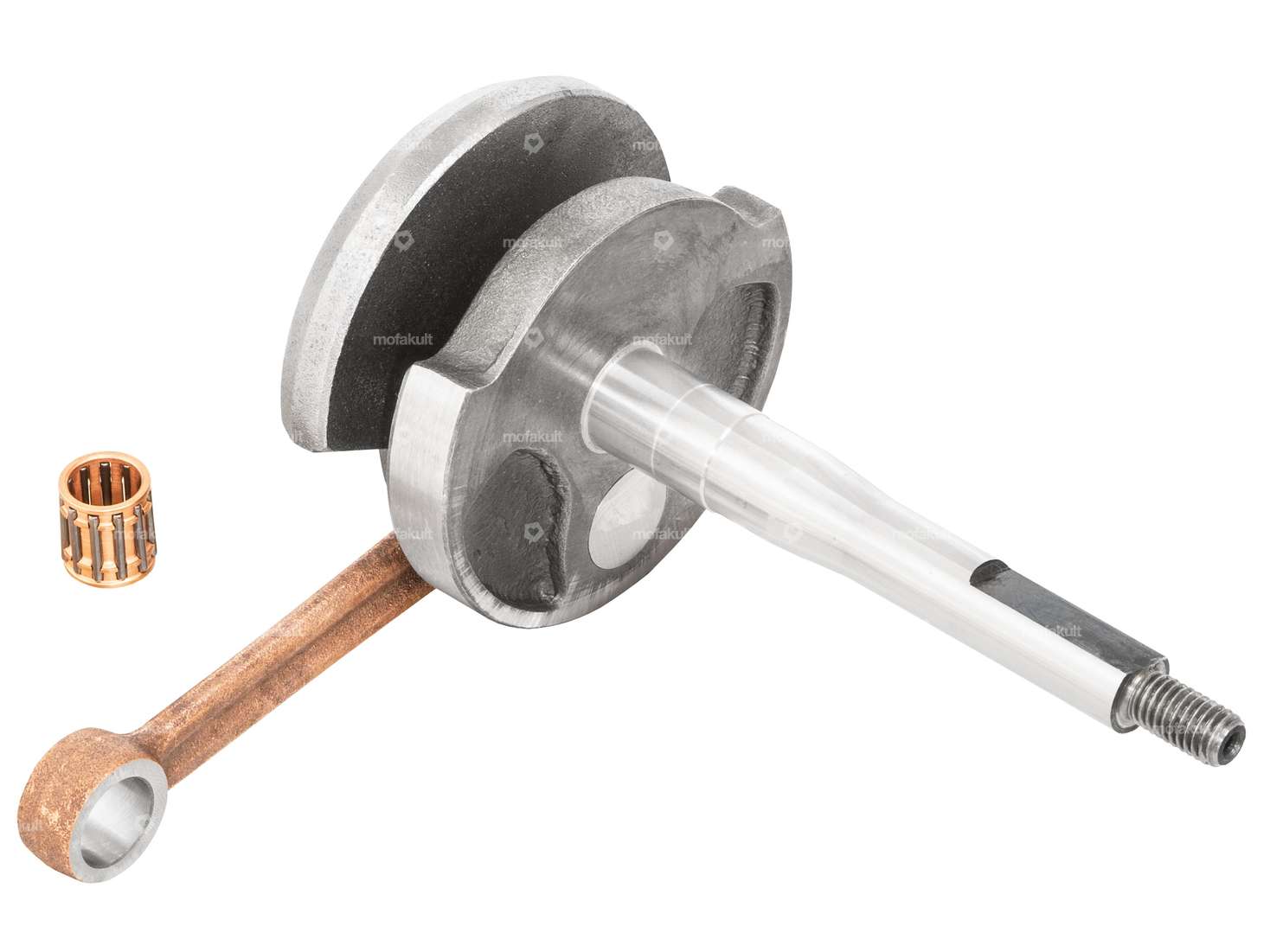

Vilebrequin adapté à tous les modèles de cyclomoteurs Piaggio (Ciao, Si, Bravo, Boxer, Grillo)
.Ce vilebrequin finement équilibré convient à tous les cylindres avec un axe de piston de 10 mm et convainc par sa finition de haute qualité.

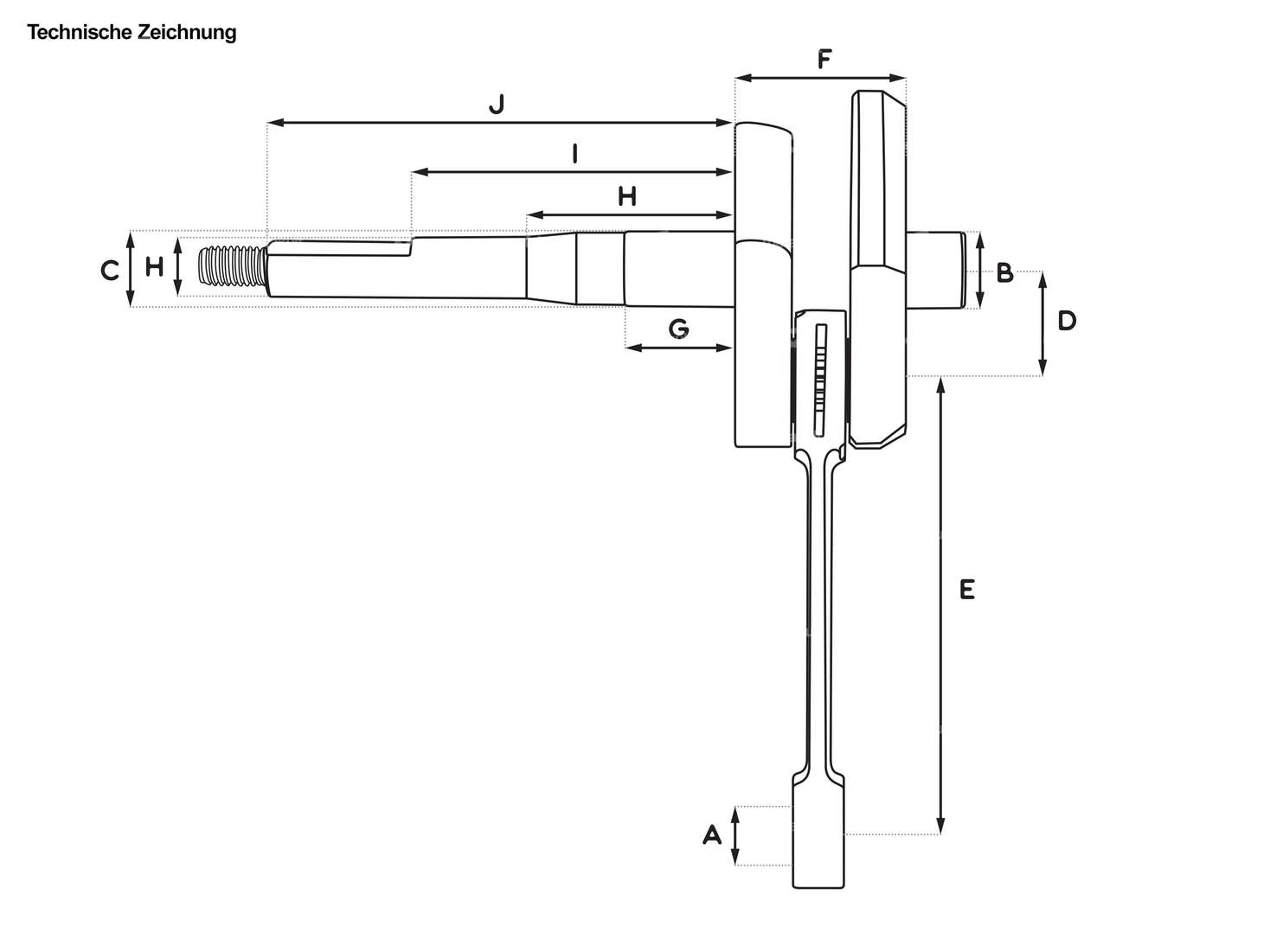

Oeil de bielle (A) : 13.0 mm
Ø ; siège de palier côté droit (B) : 15.0 mm
Ø ; siège de palier côté opposé (C) : 15.0 mm
Course (2xD) : 43.0 mm
Longueur de la manivelle (E) : 87.0 mm
Largeur des manivelles (F) : 33.0 mm
1e talon (G) : 21.0 mm
2e talon (H) : 44.0 mm
3e talon (I) : 63.5 mm
Longueur totale côté manivelle (J) : 90.0 mm
Ø ; Vario / Pivot d'embrayage (H) : 12.0 mm
Dimension roulement à aiguilles : Ø ; 10 / 13 x 14.2 mm (axe 10)
Filetage : M8 x 1.25 mm
Remarque: Pour le montage, il faut insérer une rondelle d'ajustage de 16 x 0.5 mm entre le vilebrequin standard et ses paliers principaux.
Pour le montage, vérifier si la roue polaire est bien placée sur le cône. Selon le lot de vilebrequins ou la roue polaire utilisée, la clavette doit être légèrement adaptée.
Tu trouveras les rondelles d'écartement correspondantes dans les accessoires.
Produit de qualité du fabricant italien Mazzucchelli.
Numéro de pièce détachée d'origine Piaggio : 1841545
| Dimension du roulement à aiguilles | 10 / 13 x 14.2 mm (axe 10) |
| Fabricant | Mazzucchelli |
| Matériau | Acier |
| Type de joue | standard |
| Type de filetage | M8x1.25 (filetage standard) |
| Course du vilebrequin | 43 mm |
| Ø pivot d’accouplement/pivot vario | 12 mm |
| Longueur de bielle centre-centre | 87 mm |
| Nombre de vitesses | 1 pcs |
| Longueur totale du maneton côté allumage | 90 mm, 106 mm |
| Ø des joues de manivelle | 69.7 mm |
| Longueur du filetage | 16 mm |
| Ø œil de bielle | 13 mm |
| Siège de palier droit | 15 mm |
| Ø de l’axe du piston (B) | 10 mm |
| Poids | 695 g |
| Ø siège du palier (côté allumage) | 15 mm |
| Largeur des joues de manivelle | 33 mm |
| Longueur 1er paragraphe | 21 mm |
| Longueur 2e paragraphe | 44 mm |
| Longueur 3e alinéa | 63.5 mm |
| Ø 1er épaulement (côté accouplement) | 15 mm |
| Champ d'application | Standard, Original |
| Ø 2e alinéa (côté accouplement) | 14.4 mm |
| Ø 3e alinéa (côté accouplement) | 12 mm |
| Temps de commande d’admission | 130 ° |
| Temps de commande avant O.T | 77 ° |
| Temps de commande selon O.T | 53 ° |
| Piaggio | Ciao - P , SC , PX , C24 Si Bravo / Super Bravo Boxer Grillo |
