Cylindre de 39 mm fidèle à l'original, tête comprise, adapté à votre cyclomoteur Zündapp Belmondo / avec châssis 71 et moteur de type 247, ainsi qu’aux cyclomoteurs Zündapp M25 et M50 « Bergsteiger » dotés d’un châssis 434 et d’un moteur de type 247.
Outre ces modèles, le cylindre convient également aux petites motos ALPA Spezial 3000 ou ALPA Black River, équipées d’un moteur Zündapp de type 247.

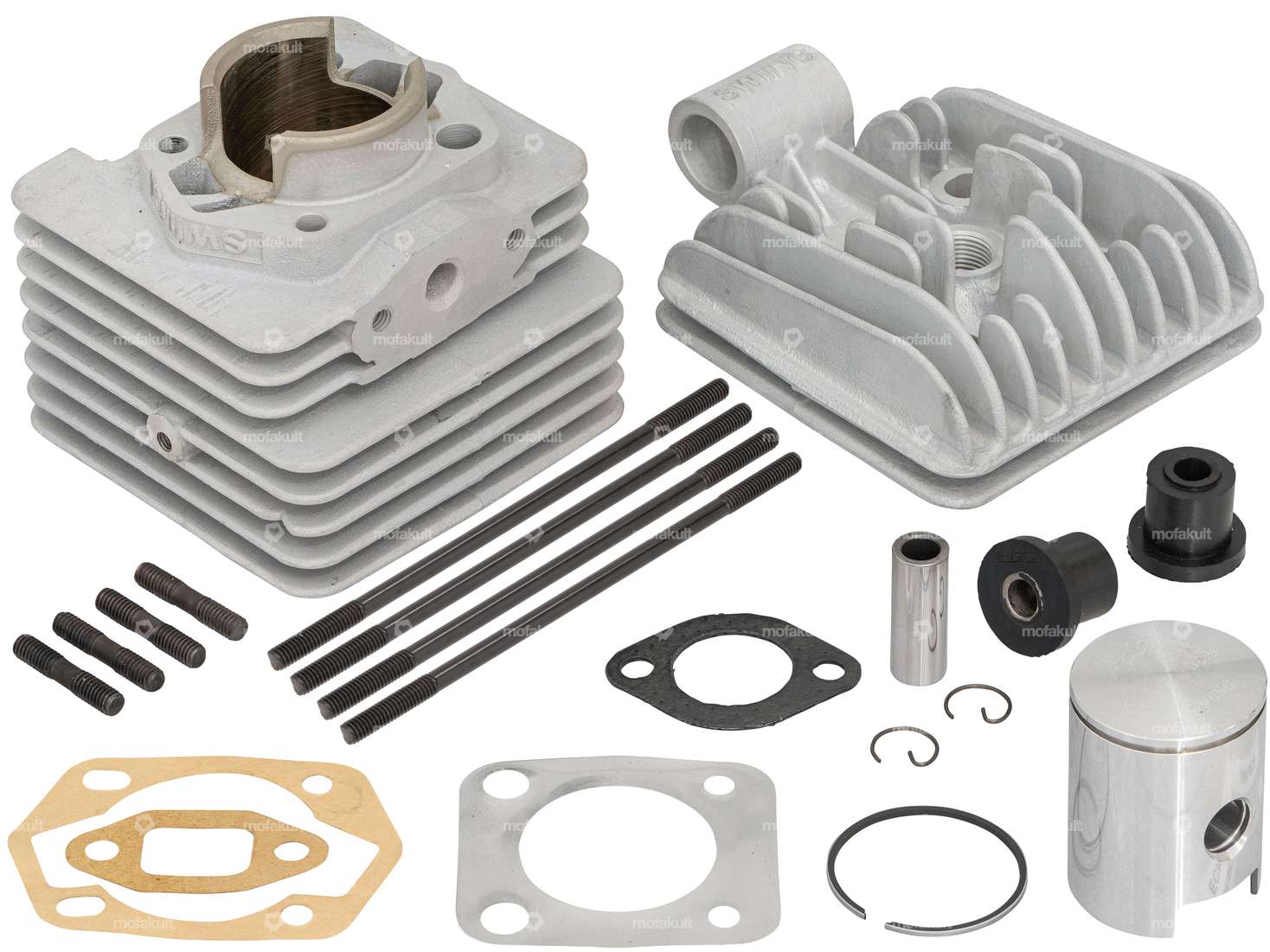

Ce kit de cylindre haut de gamme, comprenant le couvercle de cylindre de la marque de qualité swiing® ingenious, associé au légendaire piston Vertex de qualité d'origine, développe, avec un réglage approprié, une puissance de 1,6 PS à la roue arrière.
Le revêtement Nikasil assure une lubrification optimale et une longue durée de vie, tandis que les canaux de transfert divisés garantissent un écoulement optimisé du mélange.
Outre le cylindre, la culasse et le piston, la livraison comprend également tous les joints, goujons et silentblocs. Toutes les instructions relatives au montage et au rodage du cylindre sont expliquées dans la vidéo.
Veuillez sélectionner dans le menu déroulant la culasse souhaitée, avec ou sans alésage de décompression.
Remarques :
pour les moteurs Zündapp équipés d’une bielle courte de 85 mm, il est nécessaire de passer à une bielle longue de 91 mm (centre à centre) avant d’utiliser ce cylindre.
Veuillez respecter le sens de montage lors de l'assemblage.
Le piston doit être inséré avec la flèche orientée vers l'échappement, du côté de l'échappement.
Un produit sophistiqué répondant aux exigences les plus élevées de la marque de qualité swiing®.
Références d'origine Zündapp : 247-02.709, 247-02.112
Distance entre les trous de sortie: 40 mm · Schéma des trous [mm]: 44 x 42 · Ø intérieur de l’entrée: 9.2 mm · Course du vilebrequin: 42 mm · Ø de l’axe du piston (B): 18.5 mm · Cylindrée: 50 ccm · Distance entre les trous de l'entrée: 40 mm · Type de sortie: en biais · Filetage sortie: M6x1 (filetage standard) · Ø du col du cylindre: 48 mm · Nombre de points de fixation: 4 pcs · Décompresseur: Non · Camouflé: Non · Filetage entrée: M6x1 (filetage standard) · Fabricant: swiing® pièces ingénieuses · Matériau: Aluminium · Surface: sablé · Diamètre nominal: 39 mm
Ø collerette: 25.5 mm · Ø intérieur: 8.2 mm · Longueur totale: 21 mm · Ø extérieur: 19 mm · Matériau: Caoutchouc, Acier · Fabricant: swiing® revival parts
Type de filetage: M6x1 (filetage standard) · Longueur du filetage: 25.3 mm · Longueur totale: 145 mm · Matériau: Acier · Surface: noirci · Diamètre: 5.2 mm · Diamètre nominal (filetage): 6 mm
| Matériau | Aluminium |
| Surface | sablé |
| Fabricant | swiing® pièces ingénieuses |
| Cylindrée | 50 ccm |
| Diamètre nominal | 39 mm |
| Course du vilebrequin | 42 mm |
| Ø de l’axe du piston (B) | 18.5 mm |
| Ø du col du cylindre | 48 mm |
| Ø intérieur de l’entrée | 9.2 mm |
| Nombre de points de fixation | 4 pcs |
| Filetage entrée | M6x1 (filetage standard) |
| Distance entre les trous de l'entrée | 40 mm |
| Type de sortie | en biais |
| Schéma des trous [mm] | 44 x 42 |
| Distance entre les trous de sortie | 40 mm |
| Filetage sortie | M6x1 (filetage standard) |
| Camouflé | Non |
| Zündapp numéro OEM | 247-02.709, 247-02.112 |
| Zündapp | Belmondo (type 247-71) |
