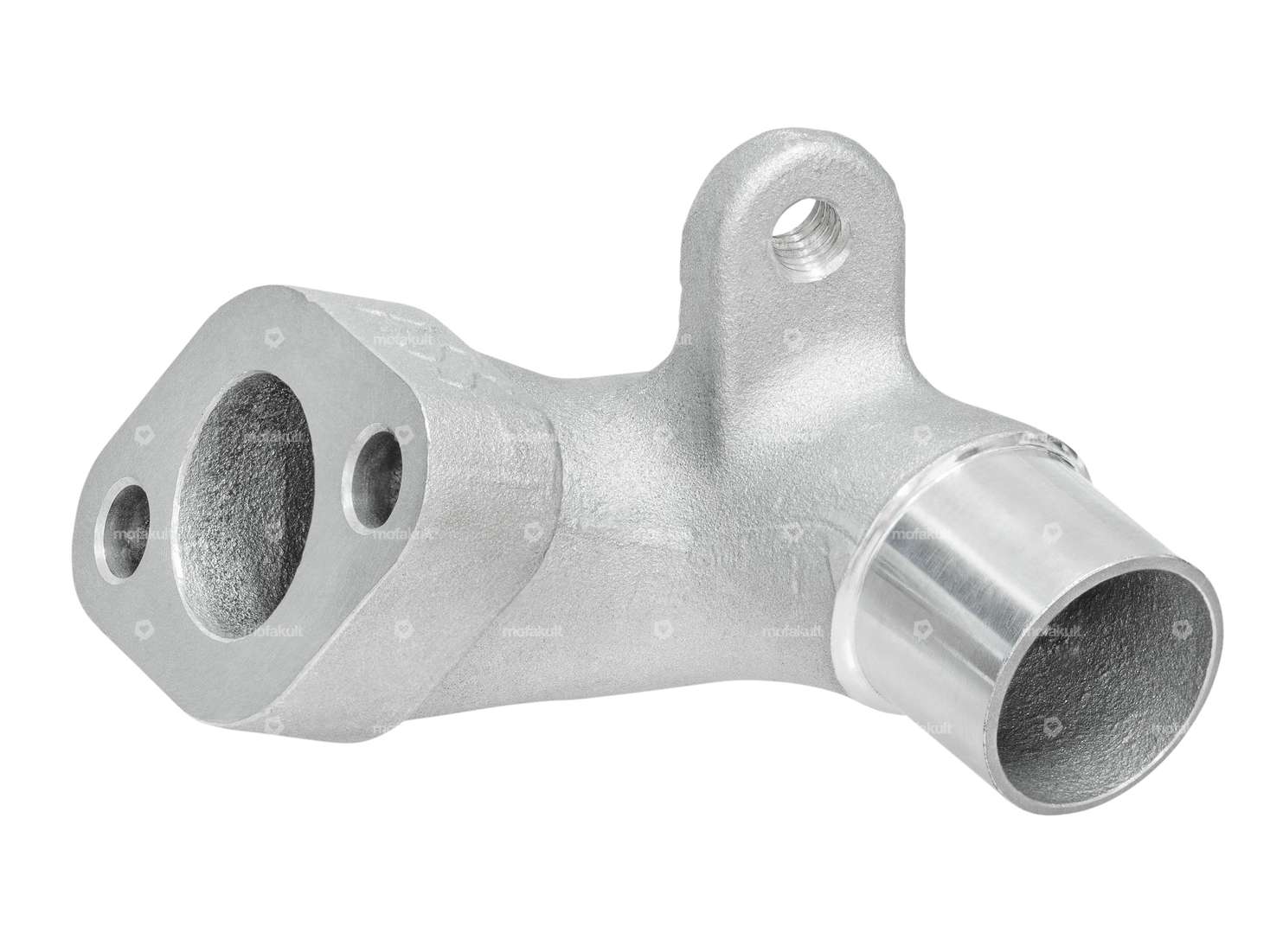

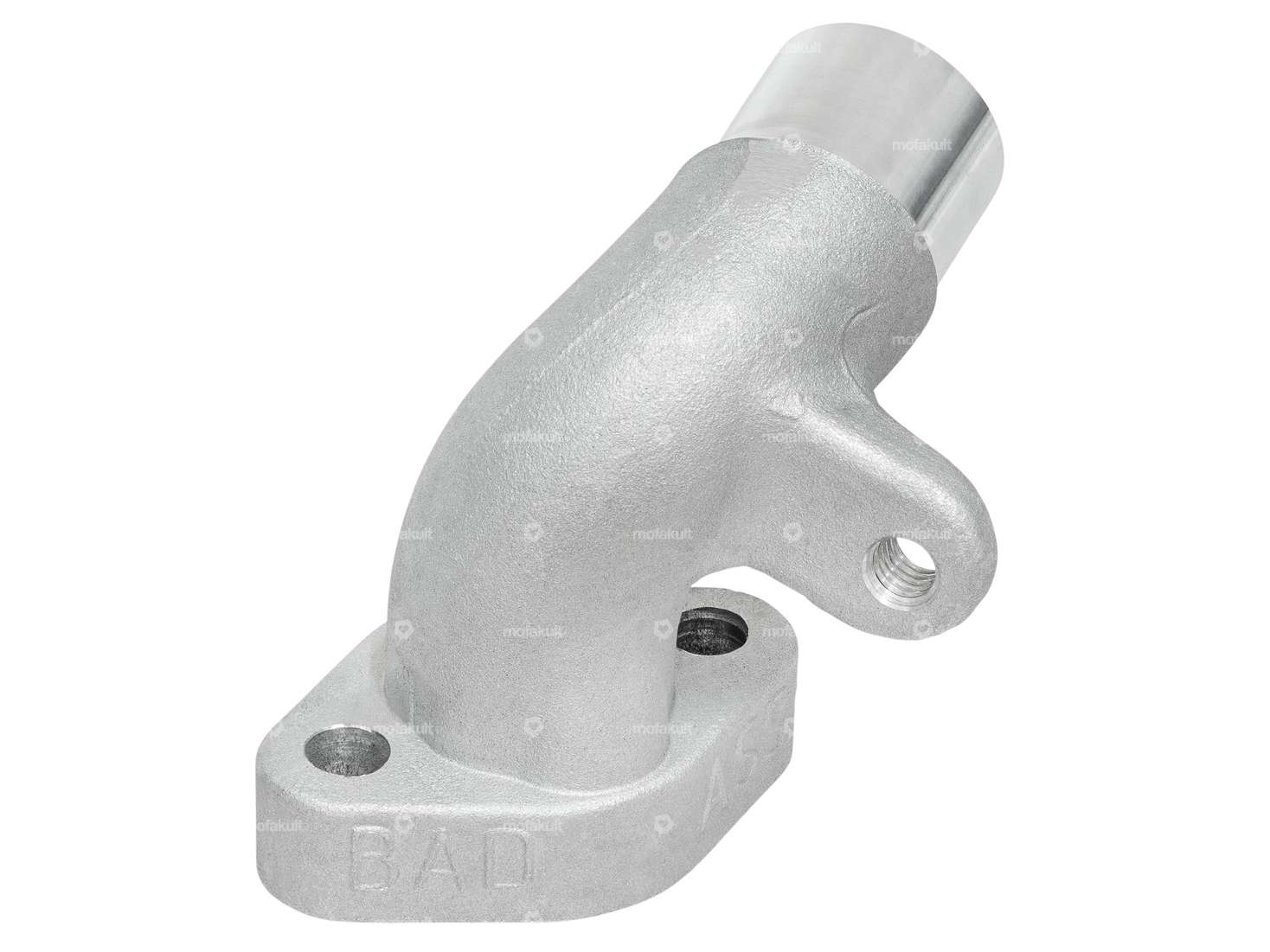

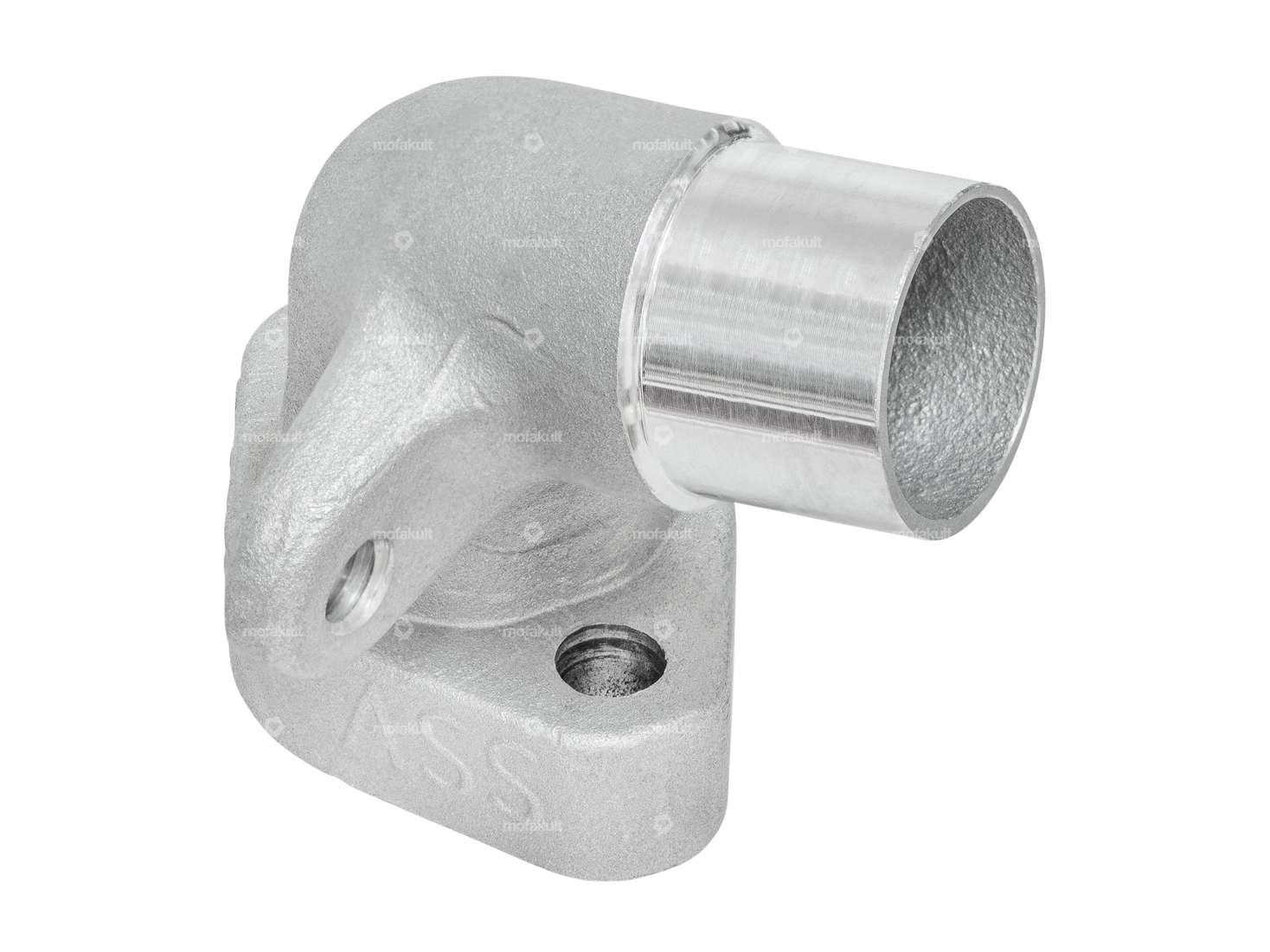

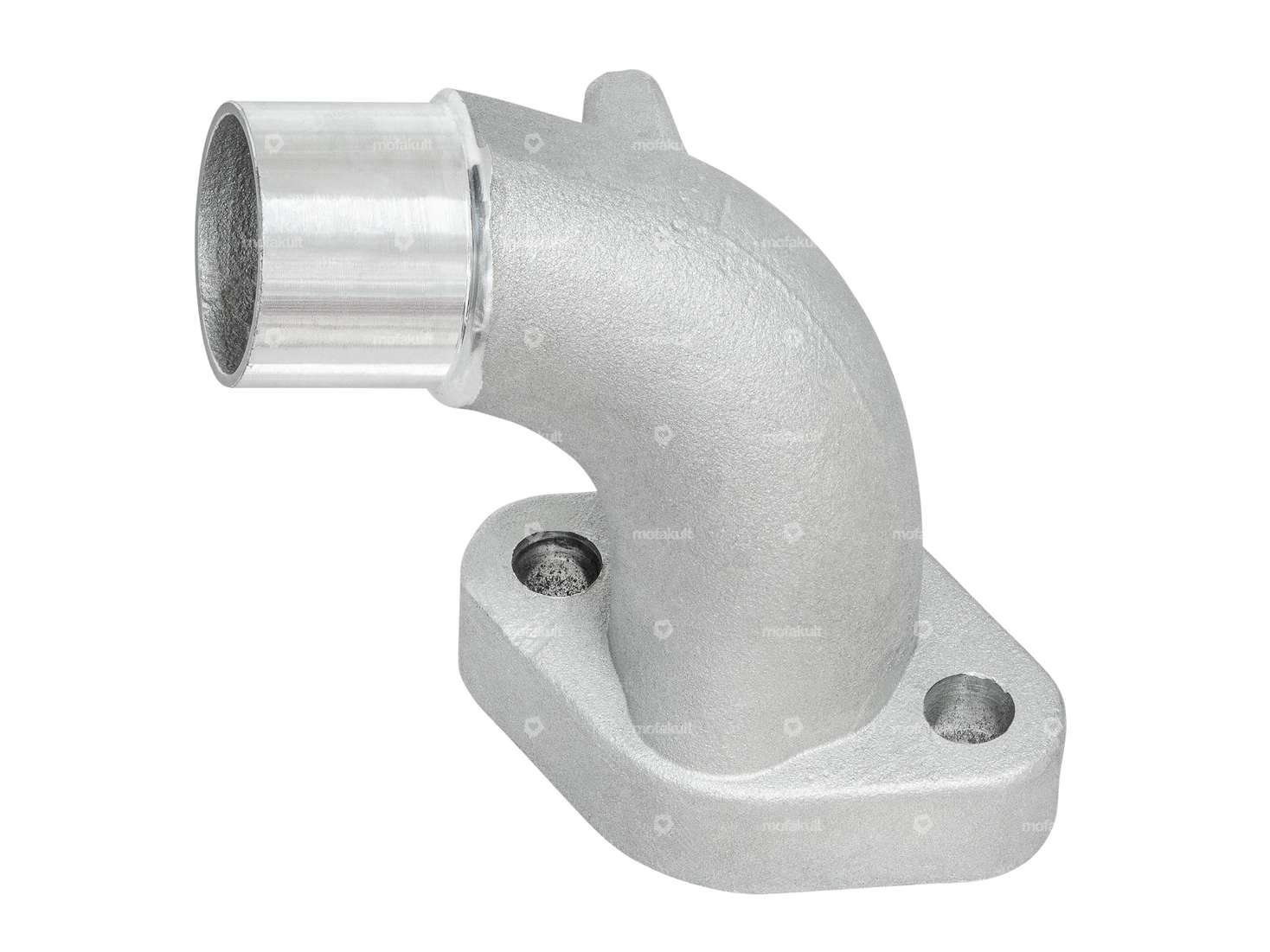

Cette tubulure d'admission courte permet de monter un carburateur de 17 mm avec un raccord de Ø ; 20 mm pour les cyclomoteurs Sachs à commande manuelle. Ceci est fortement recommandé en combinaison avec le cylindre de tuning BAD ASS Pandora de 41 mm, car l'angle est également optimal.
Ø ; Raccord carburateur : 20 mm
Ø ; Intérieur : 17 mm
Espacement des trous : 32 mm
Filetage patte : M6
Il s'agit ici de la version courte (50 mm).
Pour faciliter le montage, nous recommandons d'utiliser des écrous M6 à clé réduite. Tu trouveras ces écrous spéciaux, la tubulure d'aspiration avec un diamètre de raccordement de 23 mm et d'autres pièces de montage dans les accessoires.
Il s'agit de la version tuning de la pièce de rechange Sachs d'origine portant le numéro A2177.
Fabriquée par la marque BADASS.
Détails
| Fabricant | BAD ASS |
| Matériau | Aluminium |
| Champ d'application | Tuning |
| Longueur totale | 65 mm |
| Nombre de points de fixation | 2 pcs |
| Ø intérieur | 17.8 mm |
| Ø raccordement extérieur | 20 mm |
| Distance entre les trous de l'entrée | 32 mm |
| Hauteur totale | 55 mm |
| Hauteur milieu de la bride Alésage | 45 mm |
| Type de fixation | Boulons filetés |
| Camouflé | Non |
Convient aux modèles suivants
| Sachs | 503 - AAL, ABL, 2AL / 2BL |
