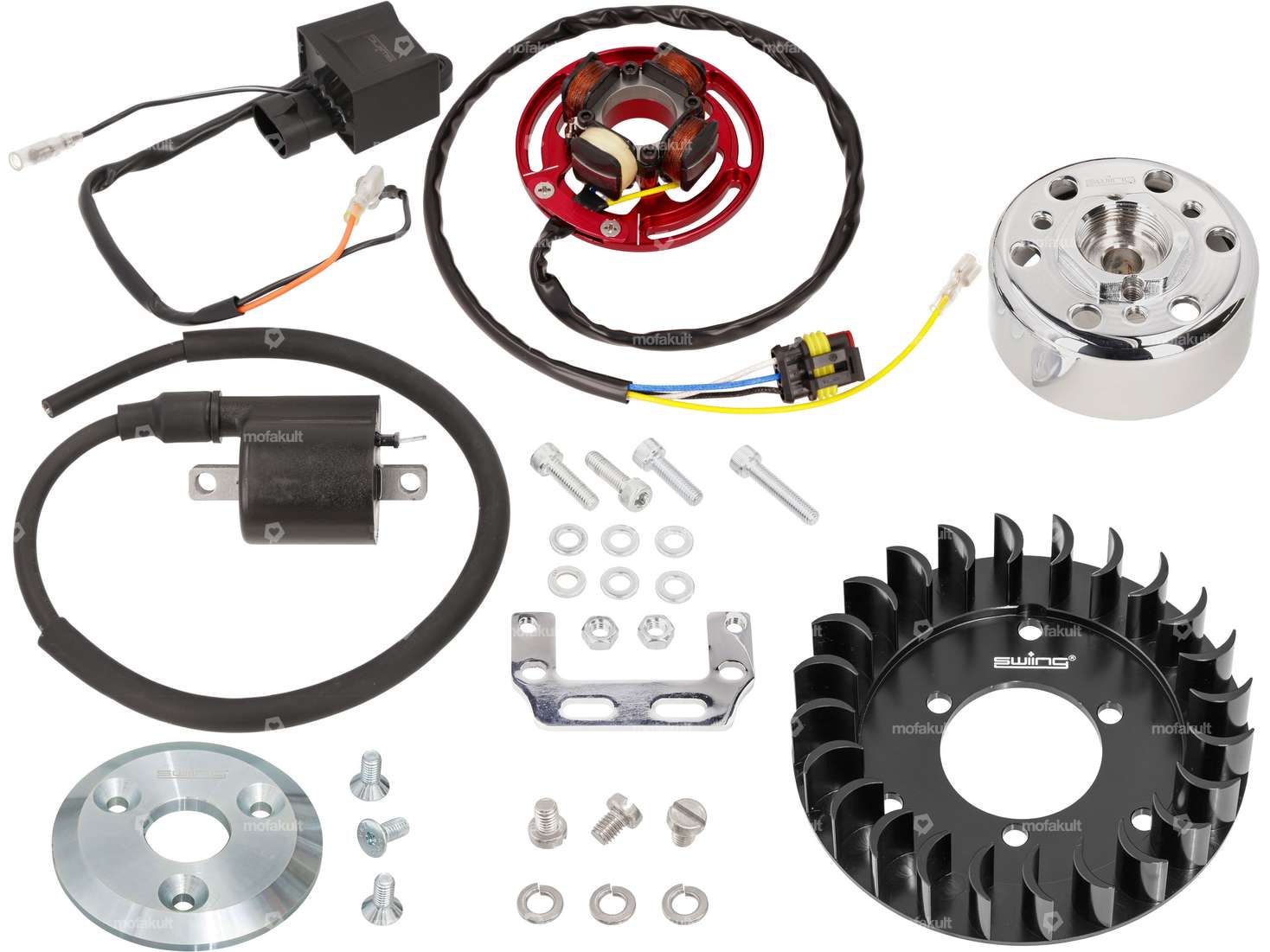

Komplettset der 12 V EVO-Zündung mit integrierter 60 W Lichtspule und Lüfterrad passend zu deinem Mofa / Moped mit Sachs 502 (Saxonette) Automatik-Motor oder handgeschaltetem Sachs 50/2 Motor sowie zu deinem Kleinmotorrad mit Sachs 50/3 (DE) oder 50/4 (DE) Motor und Gebläsekühlung.
Die Rennzündung wird komplett mit CNC-gefrästem Lüfterrad geliefert und versorgt deinen Zylinder konstant mit optimaler Kühlung.
Durch den kleinen Rotor ergibt sich eine bessere Beschleunigung und Gasannahme. Möchtest du einen noch ruhigeren Leerlauf, kannst du das optionale Zusatzgewicht gleich dazubestellen.
Vorteile der EVO Tuningzündung:
• stets ein konstanter, starker Funke
• keine Fehlzündungen mehr
• einmaliges Einstellen
• wenig bis kein Verschleiss
• grosse Einstellmöglichkeit durch lange Schlitze
Folgende Besonderheiten zeichnen diese Zündung aus:

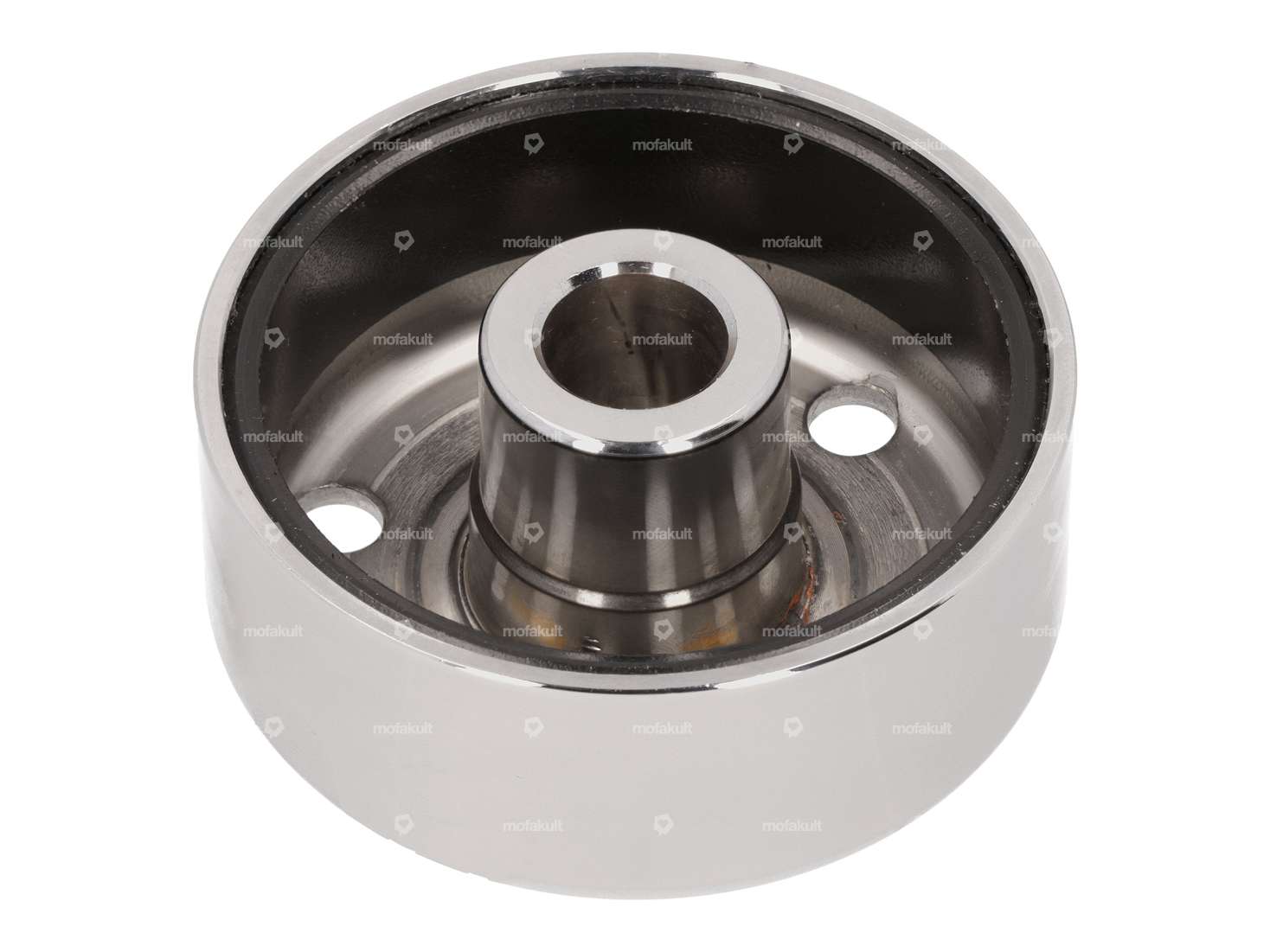

• ab Werk mehr Schwungmasse als HPI-Zündungen und dadurch ruhigerer Motorleerlauf (382 Gramm)
• fein gewuchtetes Schwungrad für weniger Vibrationen
• Abzugsgewinde mit normaler M26 x 1.5 mm Steigung, es können somit normale Bosch / Ducati Schwungradabzieher verwendet werden
• kinderleichte Einstellung des Zündzeitpunktes

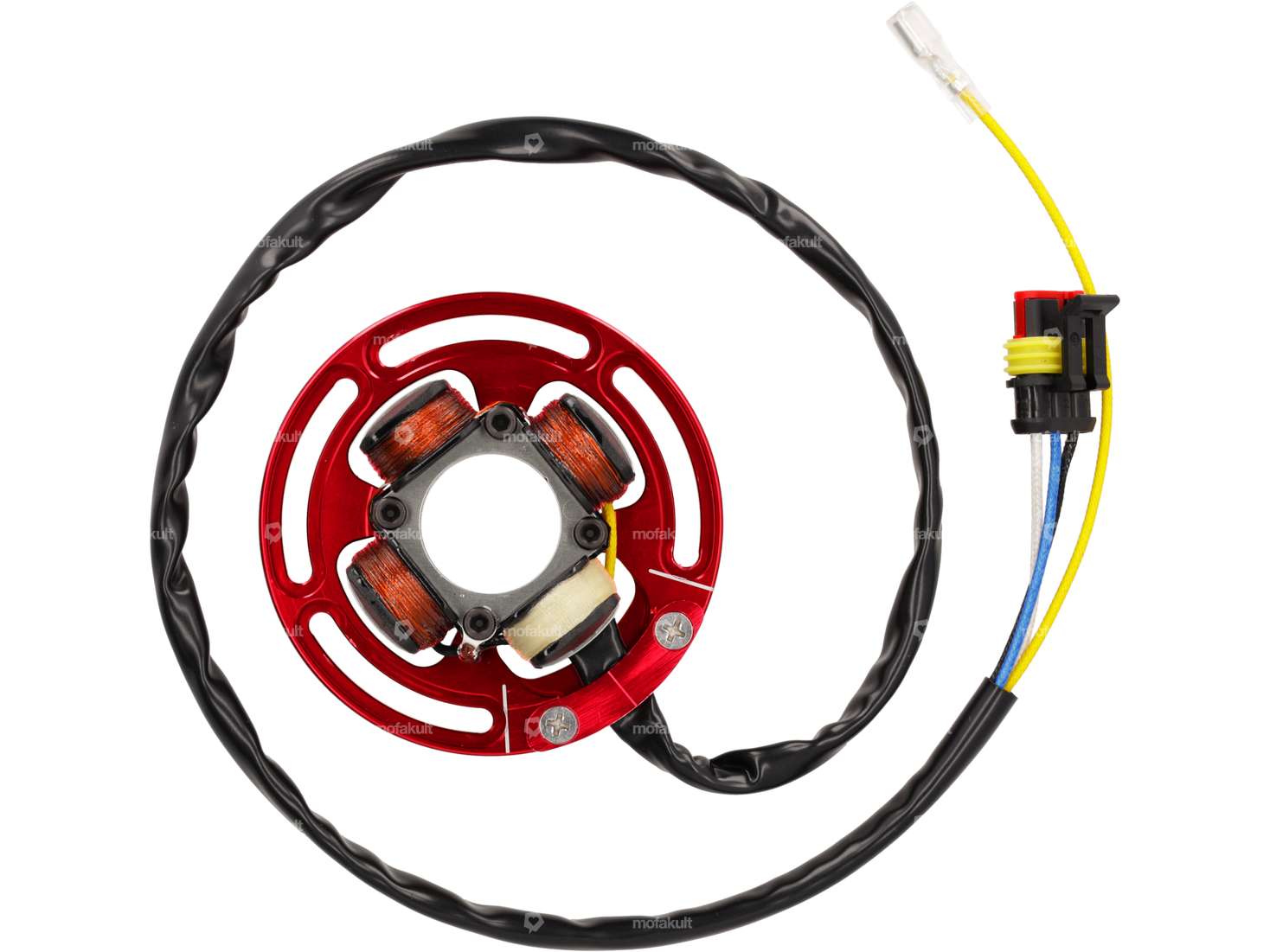

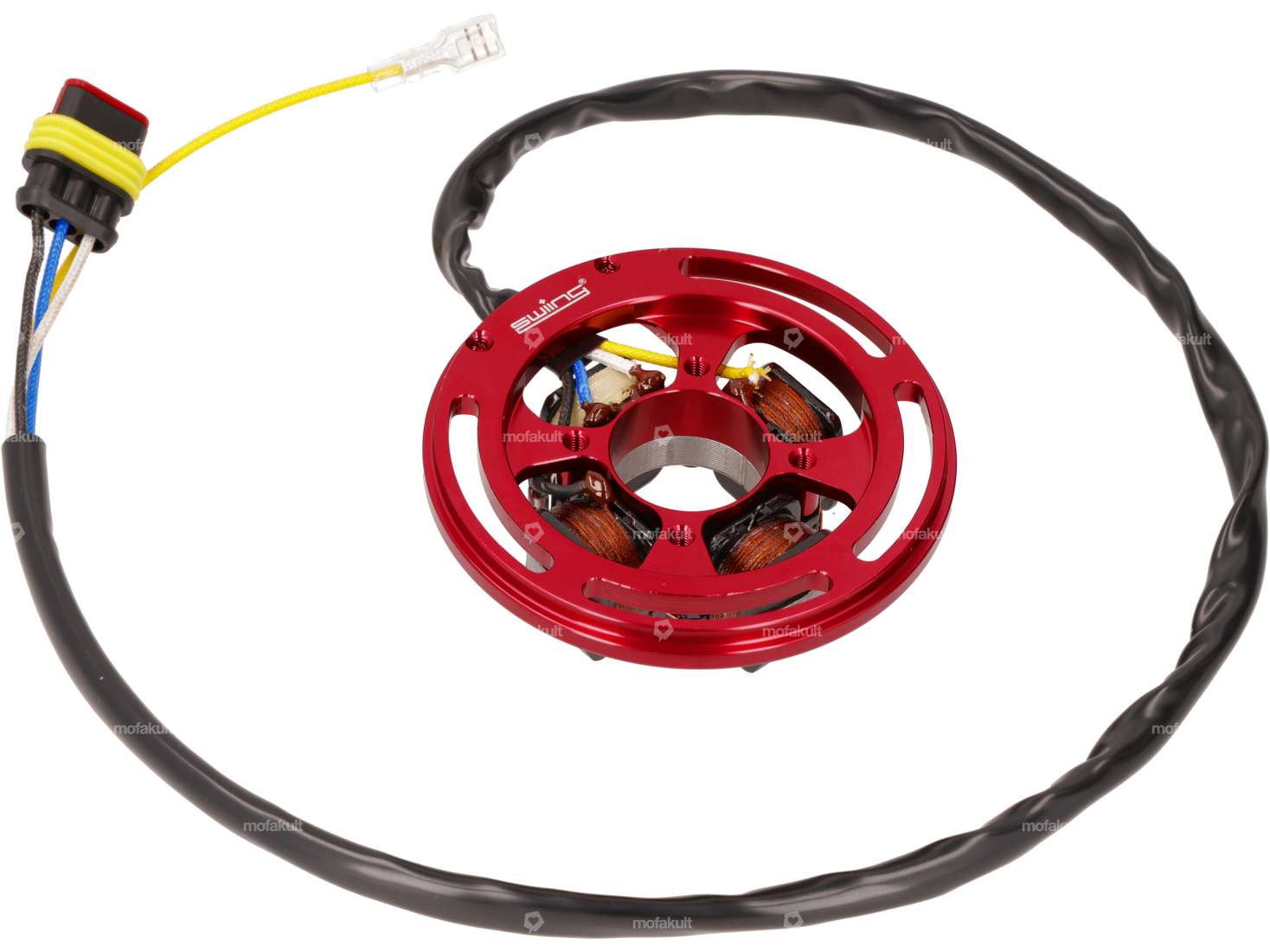

• Der Stator wurde für starke Hitzebelastungen ausgelegt, wodurch Ausfälle durch Überhitzung verhindert werden
• optimierte Zündkurve (Verstellung 12° - 14°)
• Lichtspannung: 12 V
• Lichtleistung: 60 W
• Ø aussen Schwungrad: 75 mm
• Konus Schwungrad: Verhältnis 1:5 (Standard bei Puch- und Sachs-Kurbelwellen)
• Ø aussen Statorplatte: 90 mm
Montagehinweise:
• Rechtsdrehende Motoren: Kolben auf OT setzen. Die Markierung der Grundplatte auf 11 Uhr (links vom swiing®-Logo) muss mit der Markierung auf dem Schwungrad übereinstimmen. Damit wird ein Zündzeitpunkt von 2 mm vor OT erreicht.
• Linksdrehende Motoren: Kolben auf OT setzen. Die Markierung der Grundplatte auf 13 Uhr (rechts vom swiing®-Logo) muss mit der Markierung auf dem Schwungrad übereinstimmen. Damit wird ein Zündzeitpunkt von 2 mm vor OT erreicht.
• Anzugsdrehmoment Schwungrad: 37 - 39 Nm (keine Keilnut vorhanden)

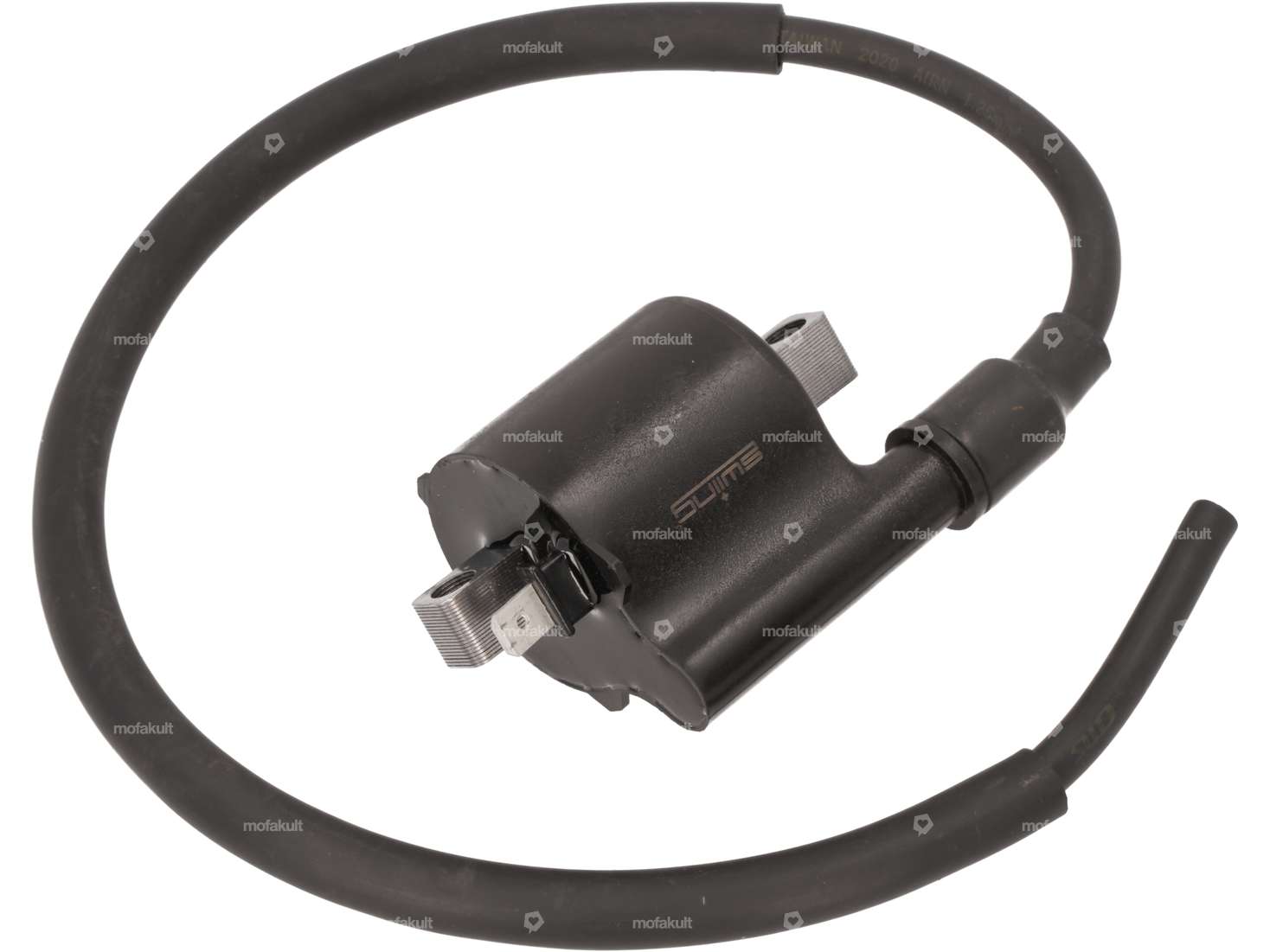

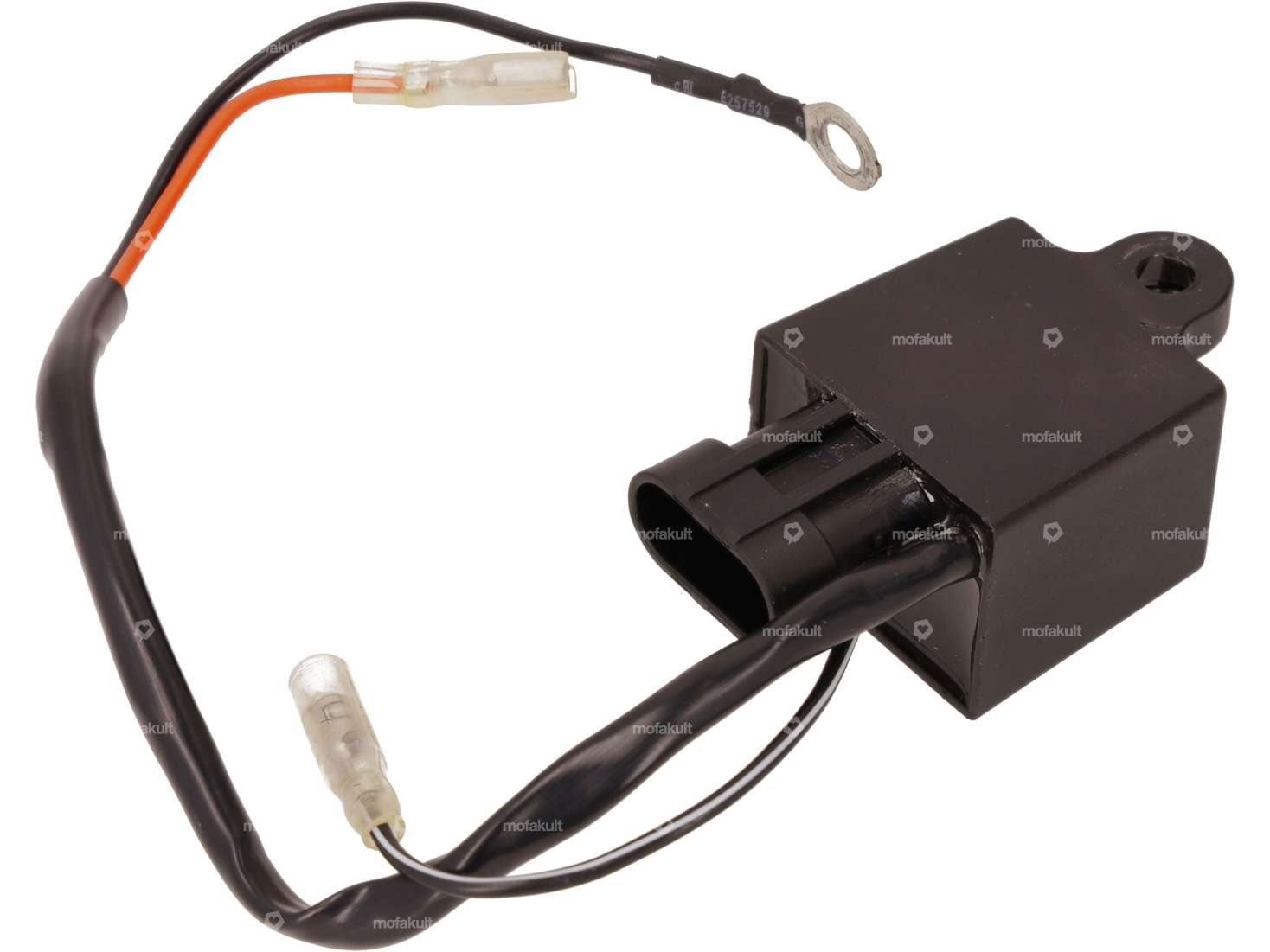

• Die CDI und die Zündspule müssen zwingend mit guter Masse (Erdung) versorgt werden, andernfalls können sie innert Kürze beschädigt werden.
• Das Lichtsystem sollte zusätzlich mit einem 12 V Spannungsregler ausgestattet werden.

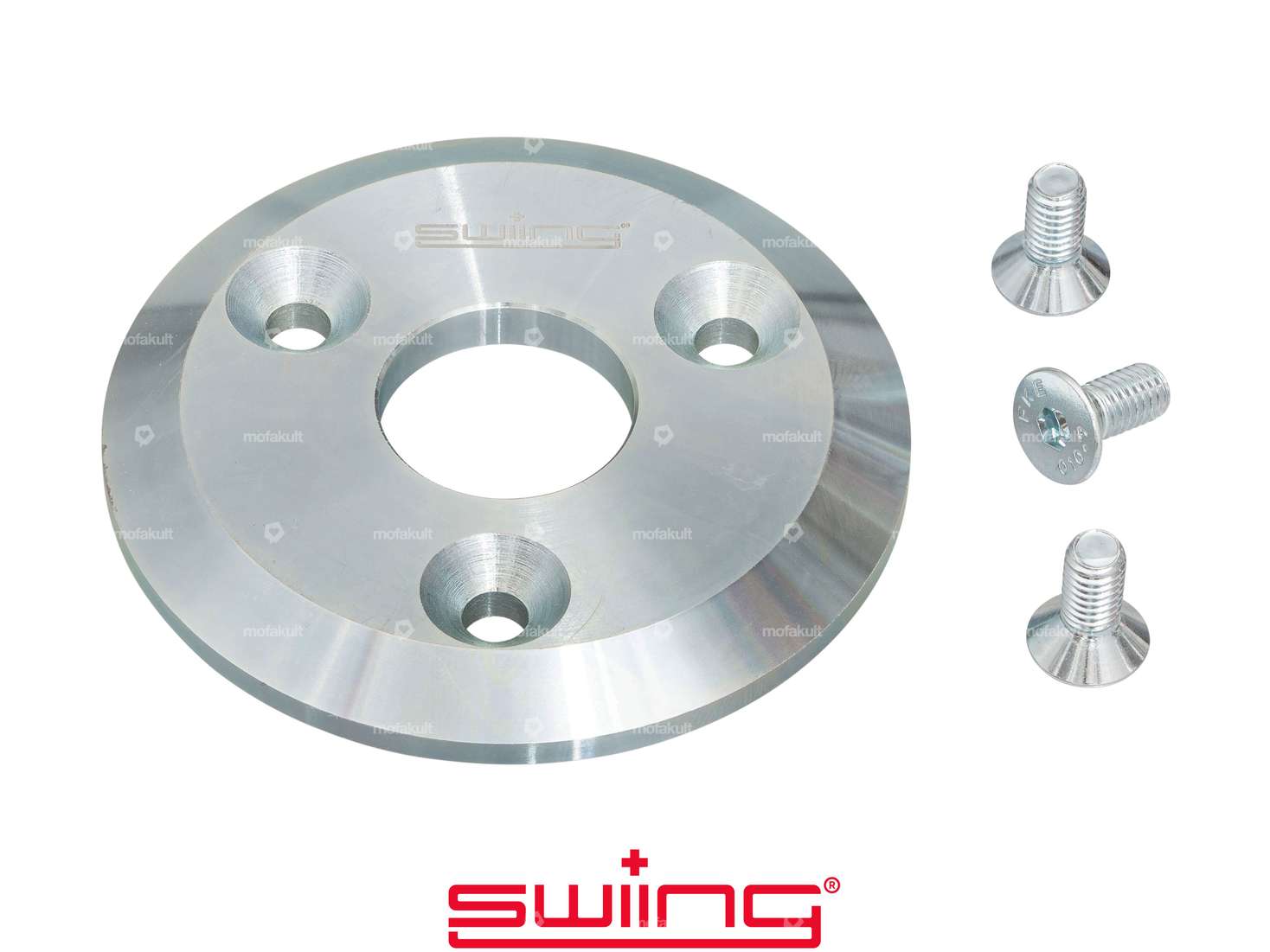

Je nach Jahrgang und Motorausführung kann das Lüfterrad am Gehäuse streifen. Mit den Passscheiben lässt sich das Gebläserad sauber ausdistanzieren. Je nach benötigtem Abstand können eine oder beide Ausgleichsscheiben unterlegt werden. Die Schrauben müssen zwingend zusammen mit den mitgelieferten Federringen montiert werden, da sie ansonsten den Stator beschädigen können.
Korrekte Pinbelegung des Superseal-Steckers:
• 1 = schwarz
• 2 = blau
• 3 = weiss
Hinweise:
Zur Montage des Lüfterrads dürfen auf keinen Fall zu lange Schrauben verwendet werden, da ansonsten die Statorwicklung beschädigt werden kann. Ein passendes Schraubenset ist im Lieferumfang enthalten.
Die Zündung ist mit Seilzugstartern kompatibel, die auch zu HPI-Zündungen passen. Diese findest du bei den Zubehörartikeln.
Mit diesem Komplettset sparst du bares Geld im Vergleich zum Kauf der Einzelartikel.
Ausgeklügeltes Produkt für höchste Ansprüche der Qualitätsmarke swiing®.
Oberfläche: eloxiert · Farbe: schwarz · Anzahl Befestigungspunkte: 6 Stk. · Material: Aluminium · Hersteller: swiing® ingenious parts · Ø aussen: 110 mm · Ø innen: 39 mm · Ø Befestigungsloch: 6 mm · Ø Lochkreis: 48 mm · Höhe: 25 mm · Gewicht: 116 g · Alternative Ausf. der Pony OEM-Nr.: A1026 · Alternative Ausf. der Sachs OEM-Nr.: 0211 070 105
Anzahl Bestandteile: 6 Stk. · Antrieb: Schlitz · Gewindeart: M6x1 (Standardgewinde) · Hersteller: swiing® revival parts · Material: Chromstahl (umgangssprachlich bekannt als Nirosta) · Nenndurchmesser (Gewinde): 6 mm
Hersteller: swiing® ingenious parts
Hersteller: swiing® ingenious parts · Material: Chromstahl (umgangssprachlich bekannt als Nirosta) · Höhe: 1.5 mm
| Sachs | 502 (Saxonette) - AL , AML 50/2 - L CH (0.8 PS) , ML CH (0.8 PS) , MB (2.6 PS) , MLB (2.6 PS) 50/3 50/4 - MLFB (2.6 PS) , LKH (4.5 PS) |
