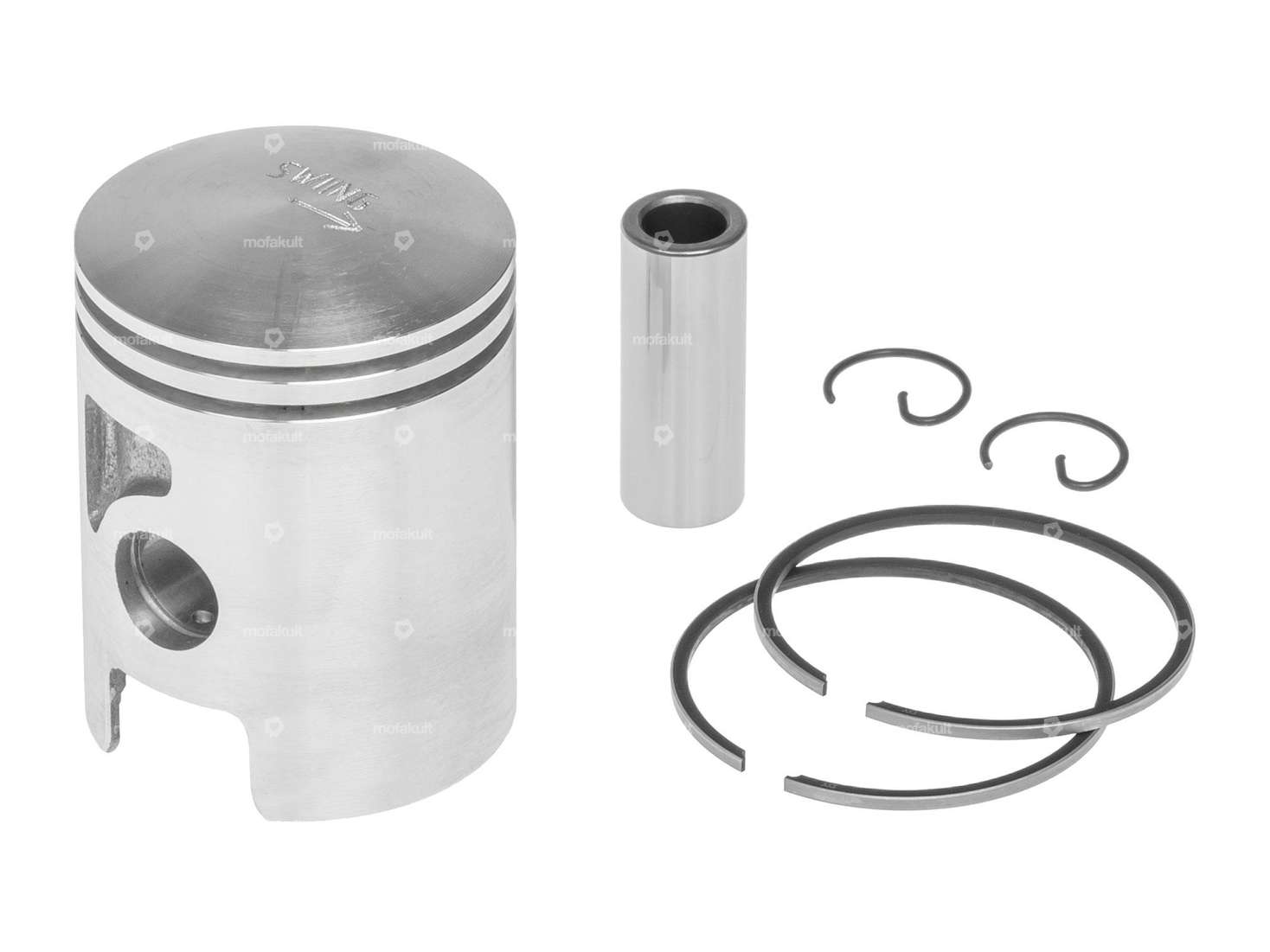

40.0 mm Kolben mit zwei Stück Rechteck-Kolbenringen mit Innensicherung (IS) passend zum swiing Rennzylinder aus Aluminium für Sachs 503 Mofas / Mopeds.
Die Innere Flächen des Kolbens wurden, zur optimalen Führung des Pleuels, plan gefräst. Die beiden hartverchromten Kolbenringe wirken sich positiv auf die Lebensdauer aus.
Ausserdem verfügt der Kolben über zwei Bohrungen zur optimalen Schmierung des Kolbenbolzens.
Die ausführliche Vermassung des Kolbens entsprechend der technischen Zeichnung findest du bei den Details. Ausserdem kannst du dich über die gängigen Kolbenringe, deren Stösse und Sicherungsarten auf der Legende in den Bildern informieren.
Das Kolbenkit enthält Kolbenbolzen, Kolbenclips und Kolbenringe.
Hinweis: Bitte beim Zusammenbau die Einbaurichtung beachten. Der Kolben wird mit dem Pfeil Richtung Auslass auf der Auspuffseite eingesetzt.
Entsprechendes Montagewerkzeug, Kolbenbolzensicherungen und ggf. den entsprechenden Zylinder findest du bei den Zubehörartikeln.
Ausgeklügeltes Produkt für höchste Ansprüche der Qualitätsmarke swiing®.
| Hersteller | swiing® ingenious parts |
| Ø aussen Kolben (A) | 39.97 mm |
| Kompressionshöhe (C) | 28 mm |
| Wölbung (D) | 3.5 mm |
| Gesamthöhe Kolben (E) | 54 mm |
| Anzahl Kolbenringe (F) | 2 Stk. |
| Nenndurchmesser | 40 mm |
| Kolbenringform | Rechteck-Ring |
| Kolbenringstoss | Innensicherung (IS) |
| Höhe Kolbenring | 1.5 mm |
| Dicke Kolbenring | 1.7 mm |
| Ø Kolbenbolzen (B) | 12 mm |
| Gewicht Kolben-Kit | 83 g |
| Sachs | 503 - AAL , ABL , 2AL / 2BL |
