37.99 mm Kolben mit einem 1.5 mm Rechteck-Kolbenring mit Innensicherung (IS) passend zu Sachs 503 ADV Motoren.
Die ausführliche Vermassung des Kolbens entsprechend der technischen Zeichnung findest du bei den Details. Ausserdem kannst du dich über die gängigen Kolbenringe, deren Stösse und Sicherungsarten auf der Legende in den Bildern informieren.
Toleranz D
Das Kolbenkit enthält Kolbenbolzen, Kolbenclips und Kolbenringe.
Entsprechendes Montagewerkzeug, Kolbenbolzensicherungen und ggf. den entsprechenden Zylinder findest du bei den Zubehörartikeln.
Originale Sachs-Ersatzteilnummer: A2270D
Qualitätsprodukt des italienischen Herstellers Meteor.
| Hersteller | Meteor |
| Ø aussen Kolben (A) | 37.99 mm |
| Kompressionshöhe (C) | 28 mm |
| Wölbung (D) | 3 mm |
| Gesamthöhe Kolben (E) | 54 mm |
| Anzahl Kolbenringe (F) | 1 Stk. |
| Nenndurchmesser | 38 mm |
| Kolbenringform | Rechteck-Ring |
| Kolbenringstoss | Innensicherung (IS) |
| Ø Kolbenbolzen (B) | 12 mm |
| Höhe Kolbenring | 1.5 mm |
| Toleranzgruppe | D |
| Kolbengewicht | 77 g |
| Sachs | 503 - ADV |
Zubehör & verwandte Produkte
GPO Kolbenbolzen-Auszieher Ø 10, 12, 14 mm
Hersteller: GPO · Material: Stahl · Oberfläche: brüniert · Durchmesser: 10 mm · Durchmesser: 12 mm · Durchmesser: 14 mm · Gesamtlänge: 130 mm · Anzahl Bestandteile: 7 Stk. · Schlüsselweite SW: 10 mm · Schlüsselweite SW: 17 mm · Anwendungsbereich: (De-) Montagewerkzeug
EUR 23.50
Meteor Kolbenring 38 x 1.5 (IS) | Sachs 503 AB, AC
Hersteller: Meteor · Durchmesser: 38 mm · Nenndurchmesser: 38 mm · Höhe: 1.5 mm · Kolbenringform: Rechteck-Ring · Kolbenringstoss: Innensicherung (IS) · Dicke Kolbenring: 1.6 mm · Anwendungsbereich: Original · Pony OEM-Nr.: A1101 · Sachs OEM-Nr.: 0215 100 100
EUR 11.70
Mofa-Fans kauften auch
Hot
Wippermann Antriebskette No.18 (doppelt verstärkt)
Kettenteilung: 1/2" x 3/16" · Kettentyp: 415H · Hersteller: Wippermann · Material: Stahl · Oberfläche: blank / geölt · Farbe: grau · Anzahl Kettenglieder: 114 Stk. · Abrollumfang: 1448 mm · Kettenschloss-Art: Federverschluss · Ø Bohrung: 4.2 mm · Ø Stift: 4.15 mm
EUR 40.10
swiing® revival Motorendichtung | Sachs 503 AAL, ABL, AB, AC, ADV, 2AL, 2BL (A1884)
Hersteller: swiing® revival parts · Material: Dichtpapier · Farbe: sandfarben · Anzahl Bestandteile: 1 Stk. · Ø innen: 87 mm · Dicke: 0.4 mm · Gesamtlänge: 233 mm · Breite: 140 mm · Anzahl Befestigungspunkte: 9 Stk. · Pony OEM-Nr.: A1884 · Sachs OEM-Nr.: 0250 149 100
EUR 6.40
swiing® revival Getriebedeckeldichtung | Sachs 503 AAL, ABL, AB, AC, ADV, 2AL, 2BL (A1888)
Hersteller: swiing® revival parts · Material: Dichtpapier · Farbe: sandfarben · Anzahl Bestandteile: 1 Stk. · Dicke: 0.35 mm · Gesamtlänge: 200 mm · Breite: 130 mm · Anzahl Befestigungspunkte: 6 Stk. · Pony OEM-Nr.: A1888 · Sachs OEM-Nr.: 0250 150 000
EUR 6.40
swiing® revival Ritzelbefestigung M12x1 (Mutter & Federscheibe) | Sachs / Hercules
Antrieb: Aussensechskant · Gewindeart: MF12x1 (Feingewinde) · Hersteller: swiing® revival parts · Material: Stahl · Oberfläche: brüniert · Oberfläche: verzinkt (blau) · Mutternart: Sechskantmutter 0.5D · Höhe: 5 mm · Festigkeitsklasse: 8 · Pony OEM-Nr.: A1720 · Pony OEM-Nr.: A4249 · Sachs OEM-Nr.: 0242 124 000 · Sachs OEM-Nr.: 0244 189 110
EUR 4.60
swiing® revival Dichtsatz | Sachs 503 ADV Breitwand Kat.
Hersteller: swiing® revival parts · Material: Dichtkarton · Material: Dichtpapier · Material: Fiber · Material: Gummi · Material: Kupfer · Ø Auslass innen: 23.3 mm · Anzahl Bestandteile: 15 Stk. · Lochbild [mm]: 56 x 56 · Dekompressor: Nein · Lochabstand Einlass: 38 mm · Anwendungsbereich: Standard
EUR 53.10
Meteor Kolben 38 mm Typ C | Sachs 503 ADV
Hersteller: Meteor · Ø aussen Kolben (A): 37.98 mm · Kompressionshöhe (C): 28 mm · Wölbung (D): 3 mm · Gesamthöhe Kolben (E): 54 mm · Anzahl Kolbenringe (F): 1 Stk. · Nenndurchmesser: 38 mm · Kolbenringform: Rechteck-Ring · Kolbenringstoss: Innensicherung (IS) · Höhe Kolbenring: 1.5 mm · Ø Kolbenbolzen (B): 12 mm · Toleranzgruppe: C · Kolbengewicht: 76 g
EUR 66.10

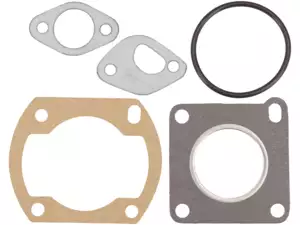

swiing® revival Dichtsatz Zylinder | Sachs 503 AB, AC, ADV (Breitwand)
