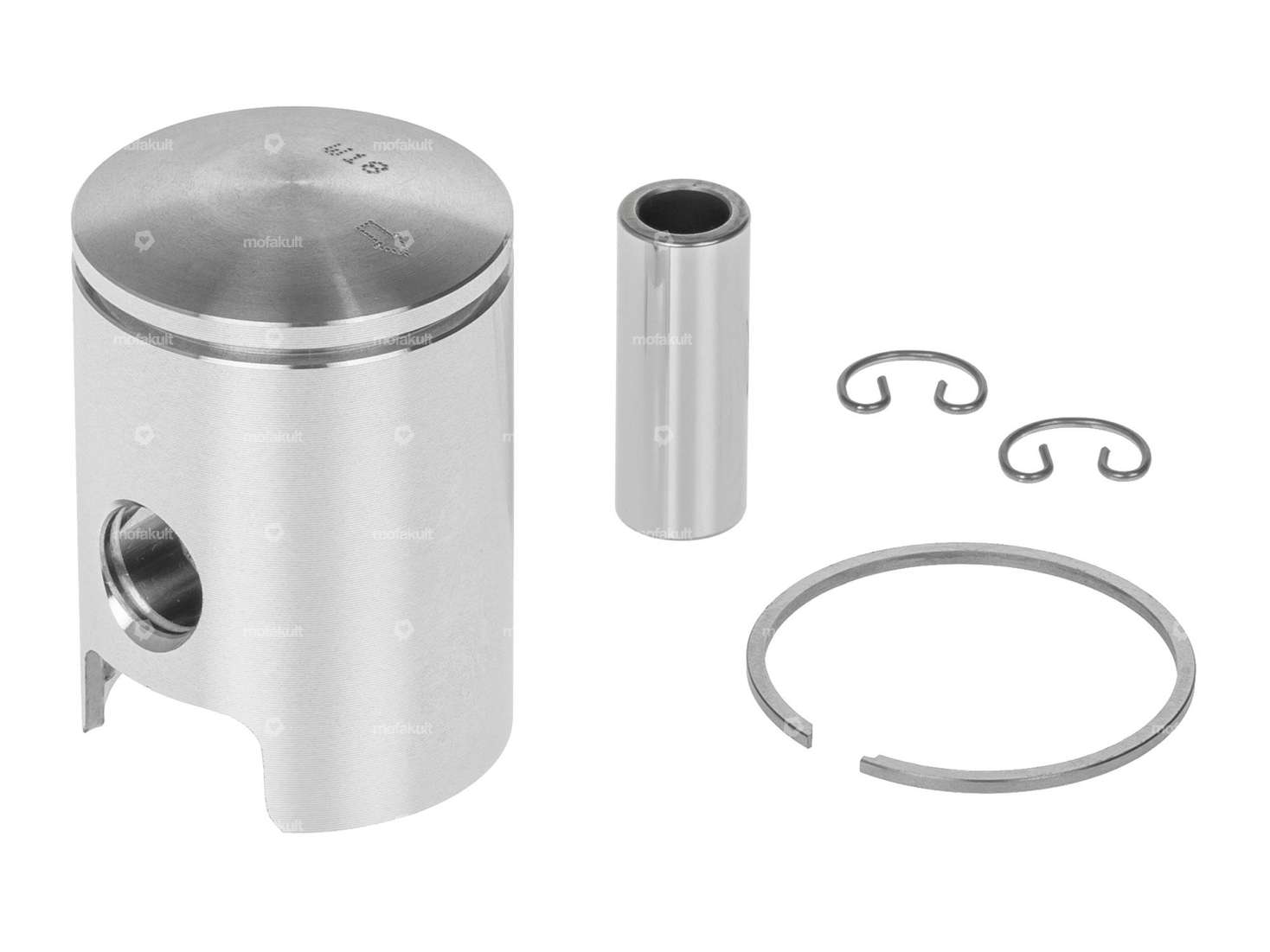

37.97 mm Kolben mit einem 1.5 mm Rechteck-Kolbenring mit Innensicherung (IS) passend zu Sachs Mofas / Mopeds mit 503 ADV Motoren.
Die ausführliche Vermassung des Kolbens entsprechend der technischen Zeichnung findest du bei den Details. Ausserdem kannst du dich über die gängigen Kolbenringe, deren Stösse und Sicherungsarten auf der Legende in den Bildern informieren.
Toleranz B
Das Kolbenkit enthält Kolbenbolzen, Kolbenclips und Kolbenringe.
Entsprechendes Montagewerkzeug, Kolbenbolzensicherungen und ggf. den entsprechenden Zylinder findest du bei den Zubehörartikeln.
Originale Sachs-Ersatzteilnummer: A2270B
Qualitätsprodukt des italienischen Herstellers Meteor.
Nenndurchmesser | 38 mm |
Hersteller | Meteor |
Ø aussen Kolben (A) | 37.97 mm |
Kompressionshöhe (C) | 28 mm |
Wölbung (D) | 3 mm |
Gesamthöhe Kolben (E) | 54 mm |
Anzahl Kolbenringe (F) | 1 Stk. |
Kolbenringform | Rechteck-Ring |
Kolbenringstoss | Innensicherung (IS) |
Ø Kolbenbolzen (B) | 12 mm |
Höhe Kolbenring | 1.5 mm |
Toleranzgruppe | B |
Kolbengewicht | 76 g |
Sachs | 503 - ADV |
